概览
优势和特点
- 转换损耗：8.5 dB
- LO 到 RF 隔离：37 dB
- 输入 IP3：20 dBm
- 符合 RoHS 指令的 2.90 mm × 2.90 mm 12 端子 LCC 封装
产品详情
HMC554ALC3B 是一款通用型双平衡混频器，采用符合 RoHS 指令的无引线芯片载体 (LCC) 封装，可用作 10 GHz 至 20 GHz 的上变频器或下变频器。该混频器采用砷化镓 (GaAs) 金属半导体场效应晶体管 (MESFET) 工艺制成，不需要外部元件和匹配电路。HMC554ALC3B 采用优化的平衡/不平衡转换器结构，因此可提供出色的本地振荡器 (LO) 到 RF 和 LO 到中频 (IF) 隔离性能。符合 RoHS 指令的 HMC554ALC3B 消除了对线焊的需求，并与大批量表面贴装制造技术兼容。
应用
- 微波无线电和甚小孔径终端 (VSAT) 无线电
- 测试设备
- 军事电子战 (EW)；电子对抗 (ECM)；以及指挥、控制、通信和情报 (C3I)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

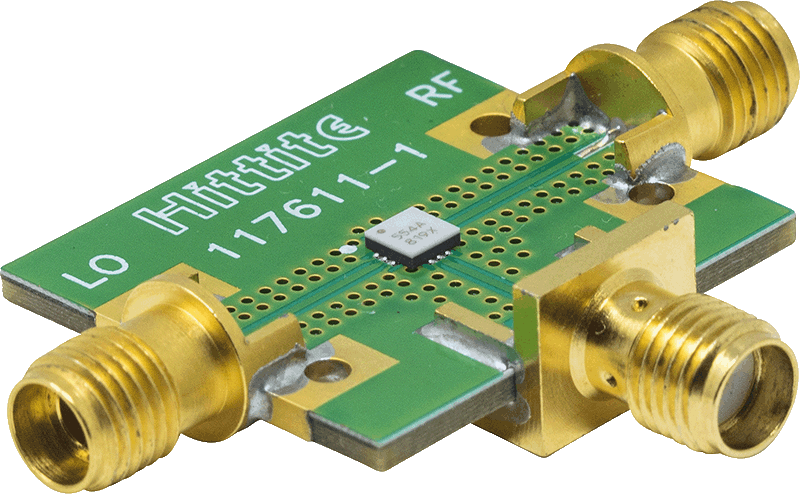

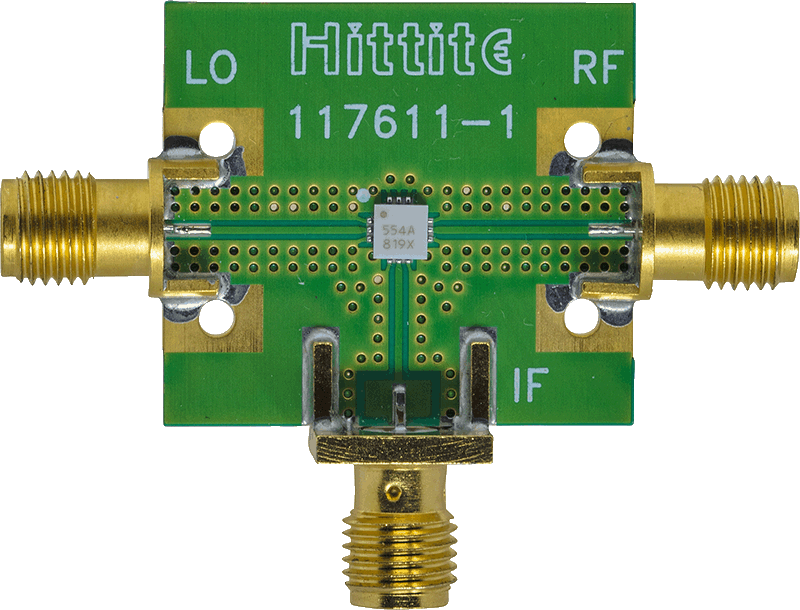

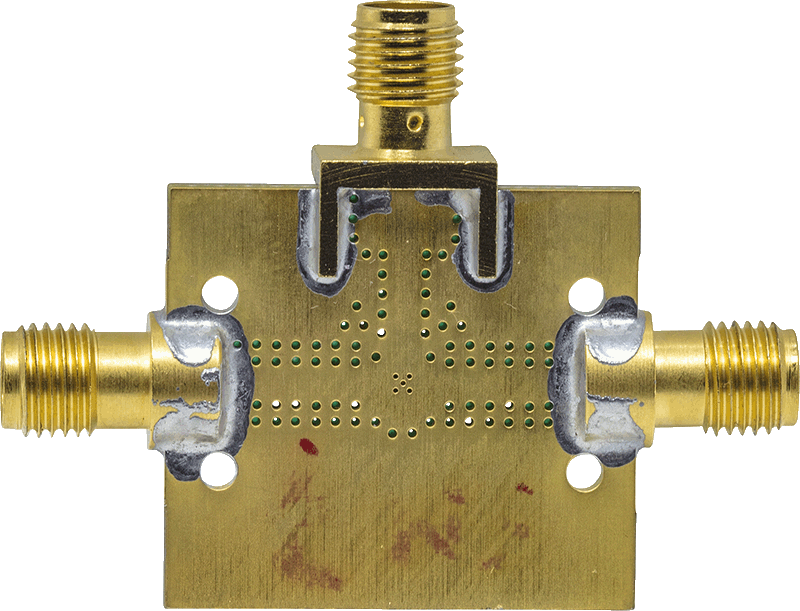

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
S参数
ZIP
HMC554ALC3B S-Parameters
39.55 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC554ALC3B | 材料声明 | 质量和可靠性 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| HMC554ALC3BTR | 材料声明 | 质量和可靠性 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| HMC554ALC3BTR-R5 | 材料声明 | 质量和可靠性 | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| Wafer Fabrication Data |
