概览

优势和特点

  • Conversion loss of up to 8.5 dB (typical)
  • LO to RF Isolation: 38 dB (typical)
  • Input IP3 of up to 20 dBm (typical)

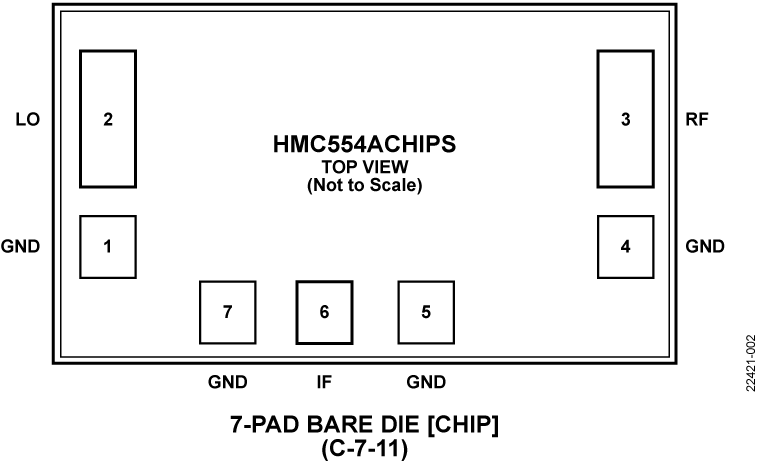

  • RoHS compliant, 7-pad, bare die CHIP

产品详情

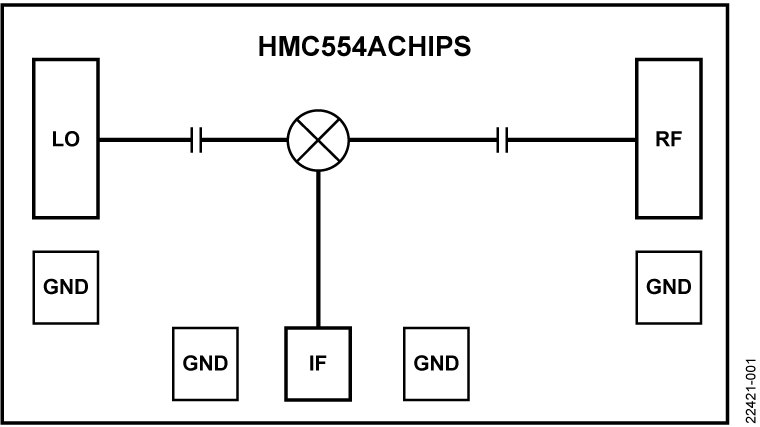

The HMC554ACHIPS is a general-purpose, double-balanced mixer that can be used as an upconverter or a downconverter between 10 GHz and 20 GHz. This mixer is fabricated in a gallium arsenide (GaAs), metal semiconductor field effect transistor (MESFET) process and requires no external components or matching circuitry. The HMC554ACHIPS optimized balun structures provide high local oscillator (LO) to RF isolation and LO to intermediate frequency (IF) isolation, 38 dB and 52 dB, respectively.

Applications

  • Microwave and very small aperture terminal (VSAT) radios
  • Test equipment
  • Military electronic warfare (EW), electronic countermeasure (ECM), and command, control, communications and intelligence (C3I)

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
