概览
优势和特点
- 无源：无需直流偏置
- 转换损耗：8 dB（典型值）
- 输入IP3：20 dBm（典型值）
- LO至RF隔离：47 dB（典型值）
- IF频率范围：DC至3.5 GHz
- 符合RoHS标准的24引脚、4 mm × 4 mm LCC封装
产品详情
HMC525ALC4是一款砷化镓(GaAs)单芯片微波集成电路(MMIC)、同相正交(I/Q)混频器，采用符合RoHS标准的24引脚、陶瓷无铅芯片载体(LCC)封装。该器件可用作镜像抑制混频器或单边带上变频器。该混频器使用两个标准双平衡混频器单元和一个90°混合器件，均采用GaAs金属半导体场效应晶体管(MESFET)工艺。HMC525ALC4为混合型镜像抑制混频器和单边带上变频器组件的小型替代器件。HMC525ALC4无需线焊，可以使用表贴制造技术。
应用
- 微波和甚小孔径终端无线电
- 测试设备
- 点对点无线电
- 军事电子战、电子对抗、以及指挥、控制、通信和情报
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

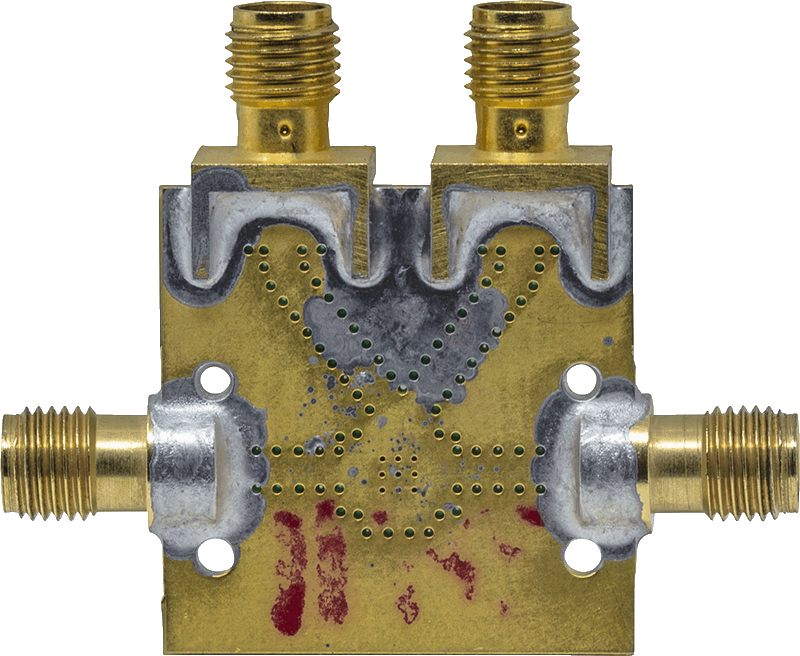

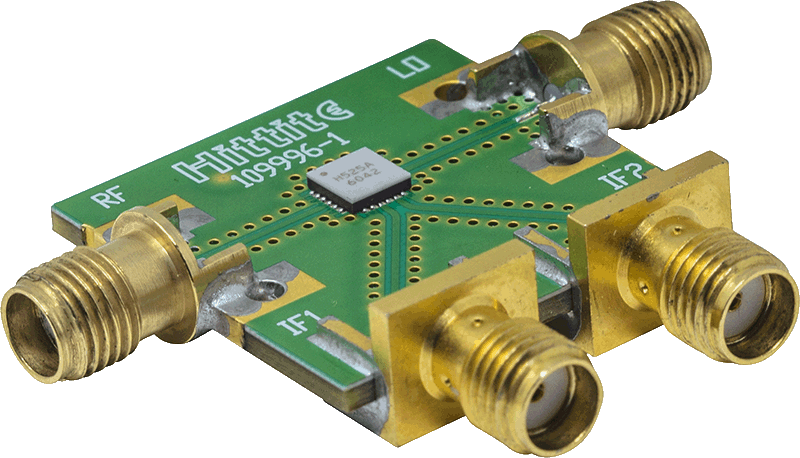

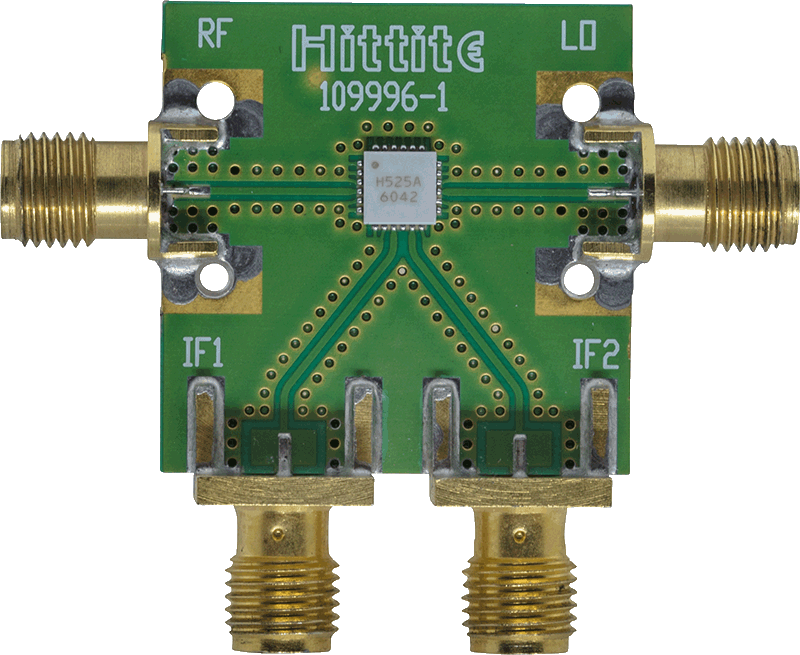

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
工具及仿真模型
S参数
ZIP
HMC525ALC4 S-Parameters
7.62 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
