概览
优势和特点
- 下变频器，8.5 GHz至13.5 GHz
- 转换损耗：9 dB（典型值）
- 镜像抑制：27.5 dBc（典型值）
- LO至RF隔离：39 dB（典型值）
- 输入IP3：16 dBm（典型值）
- 宽IF带宽：DC至3.5 GHz
- 3.9 mm × 3.9 mm、24引脚LCC封装：16 mm²
产品详情

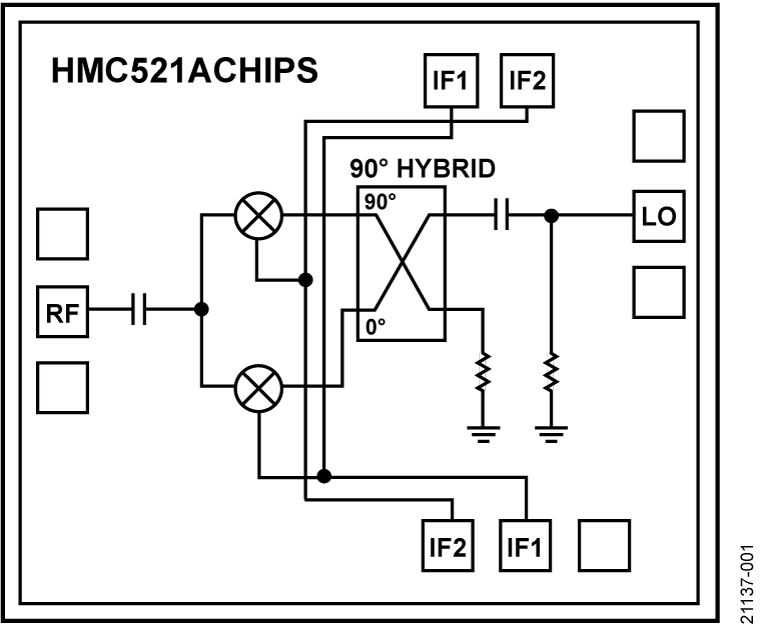

HMC521ALC4是一款紧凑型、砷化镓(GaAs)、单芯片微波集成电路(MMIC)、同相正交(I/Q)混频器，采用符合RoHS标准的24引脚陶瓷无铅芯片载体(LCC)封装。该器件可用作镜像抑制混频器或单边带上变频器。该混频器使用两个标准、双平衡混频器单元和一个90°混合耦合器，均采用GaAs金属半导体场效应晶体管(MESFET)工艺。低频正交混合器件用于产生100 MHz中频(IF)输出。该器件为混合型镜像抑制混频器和单边带上变频器组件的小型替代器件。HMC521ALC4无需线焊，可以使用表贴制造技术。
应用
- 微波和甚小孔径终端(VSAT)无线电
- 测试设备
- 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

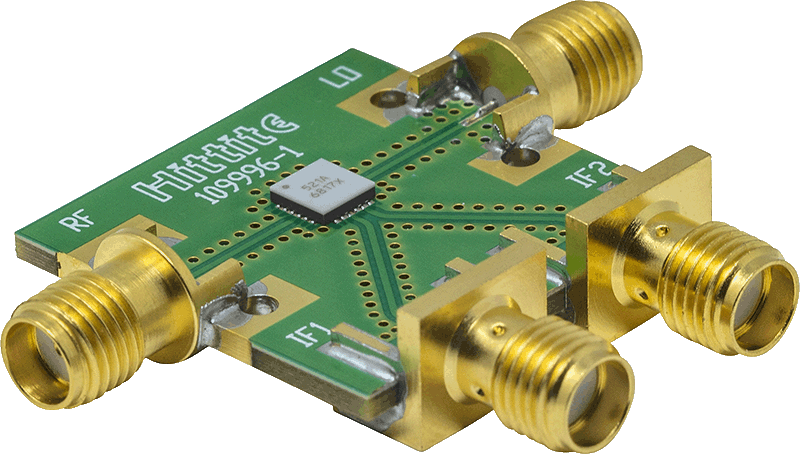

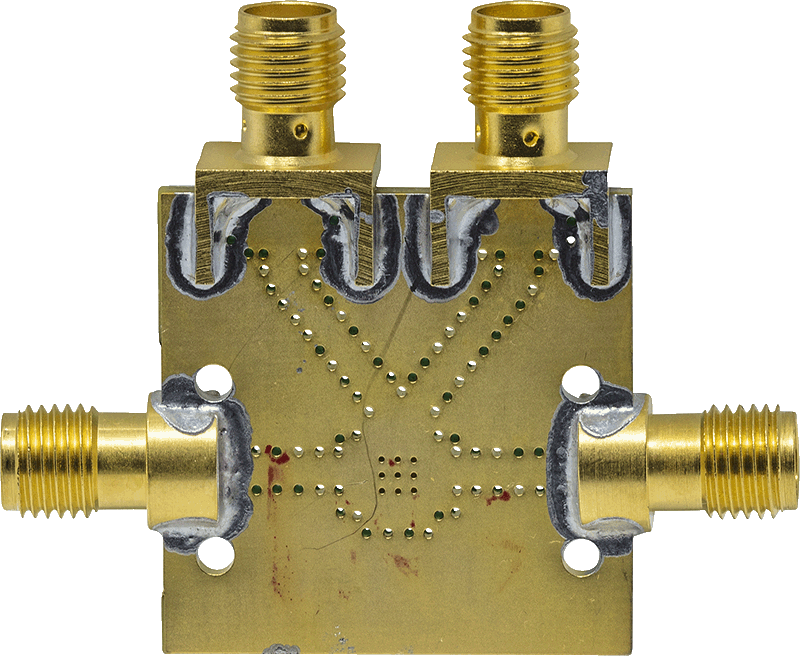

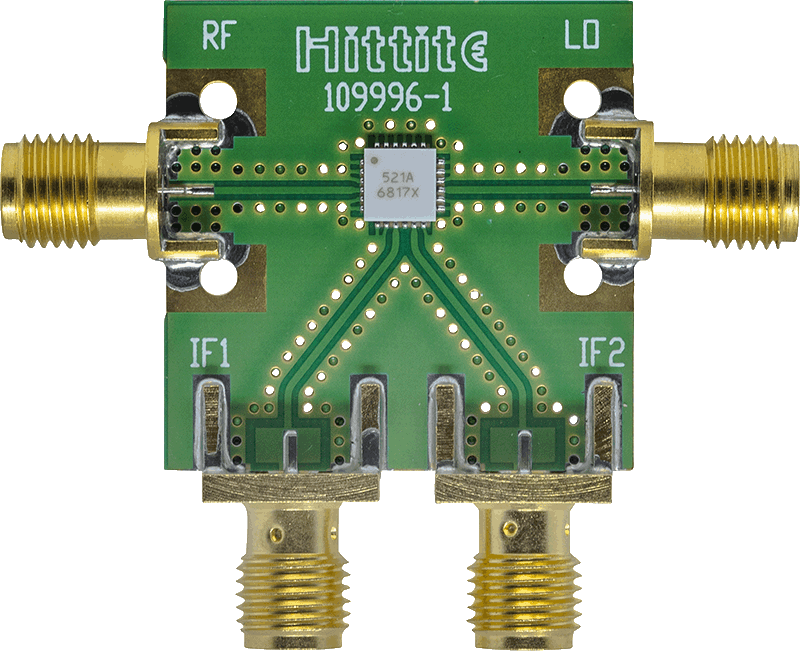

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
工具及仿真模型
S参数
ZIP
HMC521ALC4 S-Parameter
464.25 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC521A-SX | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
| HMC521ACHIPS | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
| HMC521ALC4 | 材料声明 | 质量和可靠性 | 24-Lead LCC (4 x 4mm) | |
| HMC521ALC4TR | 材料声明 | 质量和可靠性 | 24-Lead LCC (4 x 4mm) | |
| HMC521ALC4TR-R5 | 材料声明 | 质量和可靠性 | 24-Lead LCC (4 x 4mm) | |
| Wafer Fabrication Data |
