HMC472A Data Sheet4/22/2015
概览
优势和特点
- 0.5 dB LSB步进至31.5 dB
- 每位单个控制线路
- TTL/CMOS兼容控制
- 典型步长误差为±0.25 dB
- +5V单电源
- 24引脚4x4 mm QFN
封装： 16 mm²
产品详情

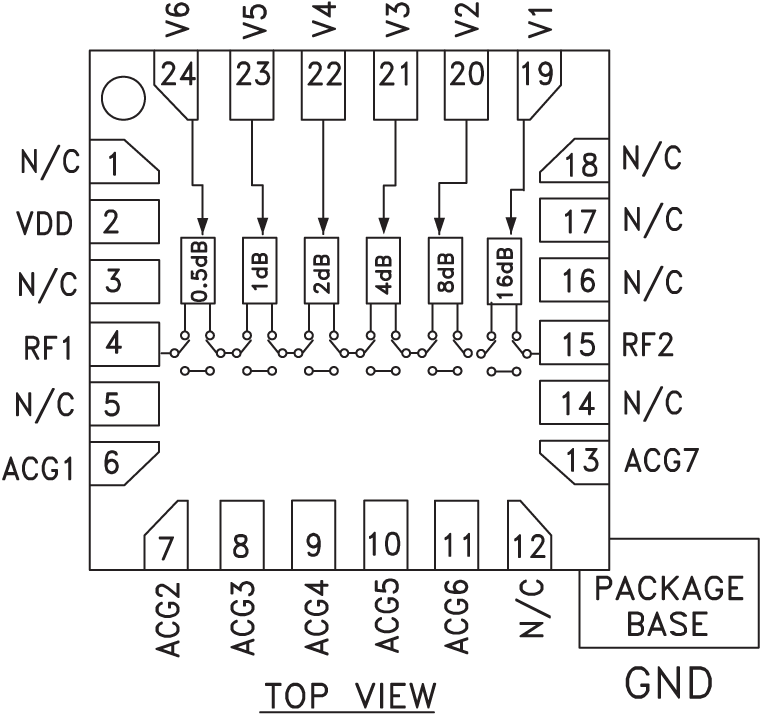

HMC472ALP4E是一款宽带6位GaAs IC数字衰减器，采用低成本无引脚表面贴装封装。 这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。 在DC到3.8 GHz频率下运行，插入损耗低于2.0 dB典型值。 衰减器位值为0.5 (LSB)、1、2、4、8和16 dB，总衰减为31.5 dB。 衰减精度非常高，典型步长误差为± 0.25 dB，IIP3为+54 dBm。 使用六个TTL/CMOS控制输入来选择每个衰减状态。 需要+5V的单个Vdd偏置。
应用
- 3G基础设施和接入点
- 蜂窝/3G、LTE和UMB
- WiMAX、WiBN和固定无线
- 测试设备和传感器
- GSM、WCDMA和TD-SCDMA
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
