HMC470A

推荐用于新设计

0.1 GHz至3 GHz，1 dB LSB、5位，GaAs数字衰减器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 衰减范围：1 dB LSB步进至31 dB
  • 插入损耗：典型值1.7 dB（3 GHz）
  • 出色的衰减精度：0.3 dB（典型值）
  • 高输入线性度
    • 0.1dB压缩(P0.1dB)：27 dBm（典型值）
    • 3阶交调点(IP3)：48 dBm（典型值）
  • 高功率处理：27 dBm
  • 低相移：27° (3 GHz)
  • 单电源供电：3 V至5 V
  • CMOS/TTL兼容并行控制
  • 16引脚、3 mm × 3 mm LFCSP封装
HMC470A-EP支持防务和航空航天应用（AQEC标准
  • 下载HMC470A-EP数据手册(pdf)
  • 军用温度范围：-55°C至+125°C
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供

HMC470A是一款5位数字衰减器，以1 dB步长提供31 dB的衰减控制范围。

HMC470A在100 MHz至3 GHz的指定频率范围内提供出色的衰减精度和高输入线性度。不过，该数字衰减器具有用于外部交流接地电容的ACG引脚，可将工作频率扩展至低于100 MHz。

HMC470A采用3 V至5 V单正电源供电，通过集成片内驱动器提供CMOS/TTL兼容并行控制接口。该器件采用符合RoHS标准的紧凑型3 mm × 3 mm LFCSP封装。

应用

  • 蜂窝基础设施
  • 微波无线电和甚小孔径终端(VSAT)
  • 测试设备和传感器
  • IF和RF设计
HMC470A

0.1 GHz至3 GHz，1 dB LSB、5位，GaAs数字衰减器

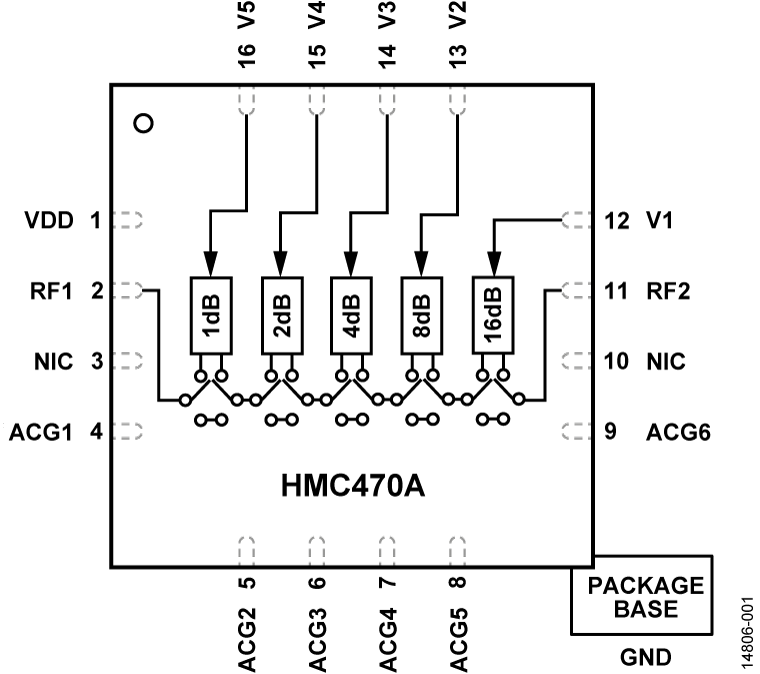

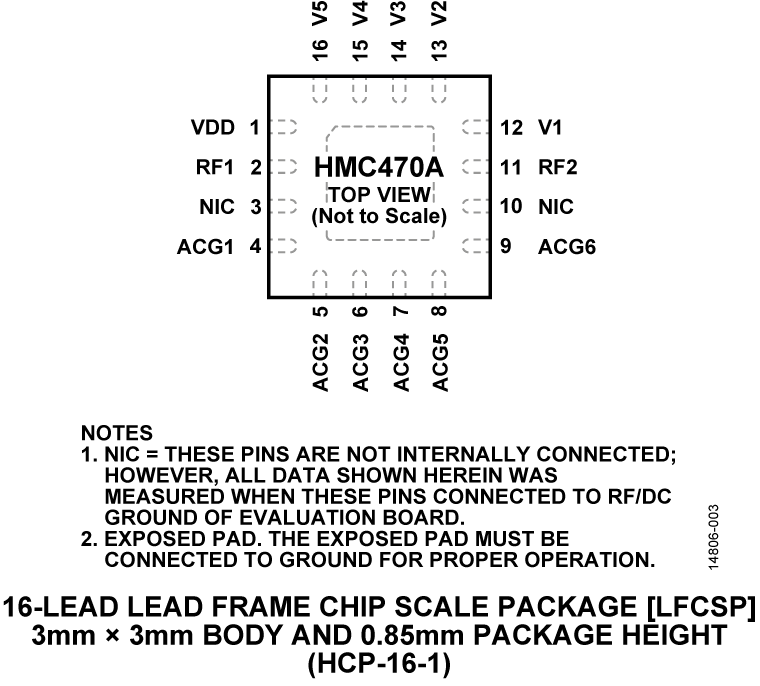

HMC470A Functional Block Diagram HMC470A Pin Configuration
