HMC461 Data Sheet3/22/2019
概览
优势和特点
- +45 dBm输出IP3(平衡配置)
- 增益:12 dB
- PAE为48%(Pout为+30.5 dBm时)
- +20 dBm的W-CDMA通道功率(ACP为-45 dBc时)
- 3x3 mm QFN SMT封装
产品详情

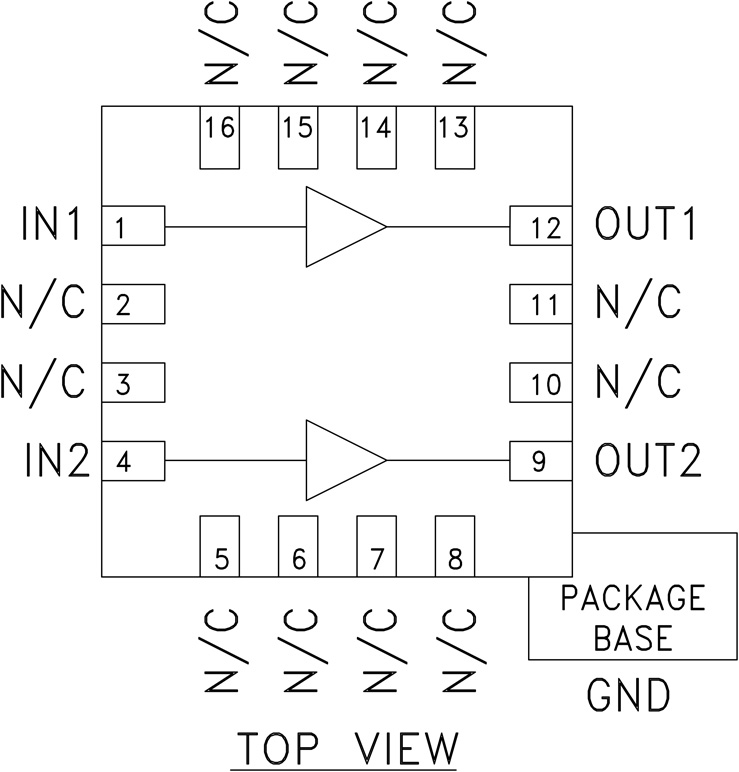

HMC461LP3(E)是一款1.7 - 2.2 GHz高输出IP3 GaAs InGaP异质结双极性晶体管(HBT)双通道MMIC放大器。 它在单个集成电路中,提供两个HMC455LP3高IP3驱动器的线性性能,可在平衡或推挽放大器电路中配置。 该放大器提供12 dB的增益和+30.5 dBm的饱和功率(当PAE为48%时),采用+5 Vdc单电源,同时使用平衡配置的外部巴伦。
由于具有+45 dBm的高输出IP3,再结合1.2:1的低VSWR,因此HMC461LP3(E)成为适合PCS/3G无线基础设施的理想驱动放大器。 双MMIC放大器集成电路采用低成本的无引脚3x3 mm QFN表面贴装封装(LP3)。 LP3提供裸露基极以实现出色的RF和散热性能。
应用
- 多载波系统
- GSM、GPRS和EDGE
- CDMA和W-CDMA
- PHS
- 可配置平衡或推挽
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
-
Package/Assembly Qualification Test Report: 16L 3x3mm QFN Package (QTR: 11003 REV: 02)5/3/2019
-
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)4/25/2017
-
Semiconductor Qualification Test Report: GaAs HBT-B (QTR: 2013-00229)10/29/2015
-
Package/Assembly Qualification Test Report: LP2, LP2C, LP3, LP3B, LP3C, LP3D, LP3F, LP3G (QTR: 2014-0364)10/29/2015
