HMC423

集成LO放大器的DBL-BAL混频器,采用SMT封装,0.6 - 1.3 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 集成LO放大器,Pdiss <50 mW
  • 转换损耗 / 噪声系数: 8 dB
  • 低LO驱动: 0 dBm
  • 输入IP3: +15 dBm
  • 单正电源: 3V (15 mA)

更多细节
show more Icon

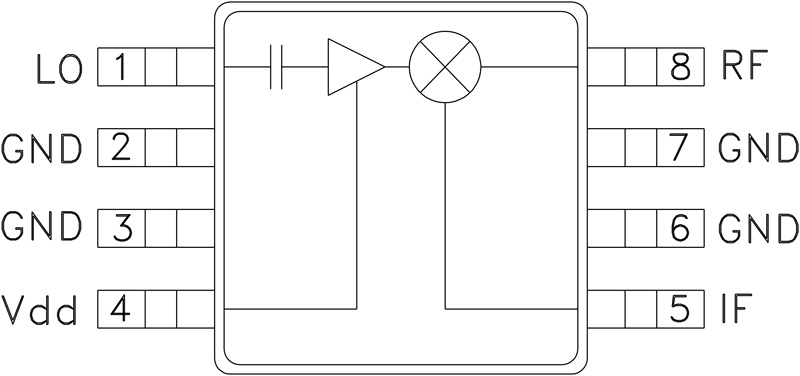

HMC423MS8(E)是一款集成LO放大器的双平衡混频器IC。 该混频器可用作频率范围为0.6 GHz至1.3 GHz的上变频器或下变频器。 集成LO放大器后,该混频器所需LO驱动电平仅为0 dBm,在+3V单正电轨下功耗仅为15mA。 该混频器在1.3 GHz时具有8 dB转换损耗,+8 dBm输入P1dB以及+15 dBm输入三阶交调截点。

应用

  • 基站
  • 便携式无线系统
  • CATV/DBS
  • ISM

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
HMC423MS8
  • HTML
  • HTML
HMC423MS8E
  • HTML
  • HTML
HMC423MS8ETR
  • HTML
  • HTML
HMC423MS8TR
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 3, 2016

- 16_0010

Discontinuance of Select RF and Microwave Products

HMC423MS8

HMC423MS8E

HMC423MS8ETR

HMC423MS8TR

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 3, 2016

- 16_0010

arrow down

Discontinuance of Select RF and Microwave Products

HMC423MS8

HMC423MS8E

HMC423MS8ETR

HMC423MS8TR
