HMC346ALC3B: GaAs MMIC Voltage-Variable Attenuator, DC - 18 GHz Data Sheet1/22/2016PDF561K
概览
优势和特点
- 宽带宽：DC - 18 GHz
- 低相移和衰减
- 衰减范围：30 dB
- 简化电压控制
- 符合RoHS标准的3 x 3 mm SMT封装
产品详情

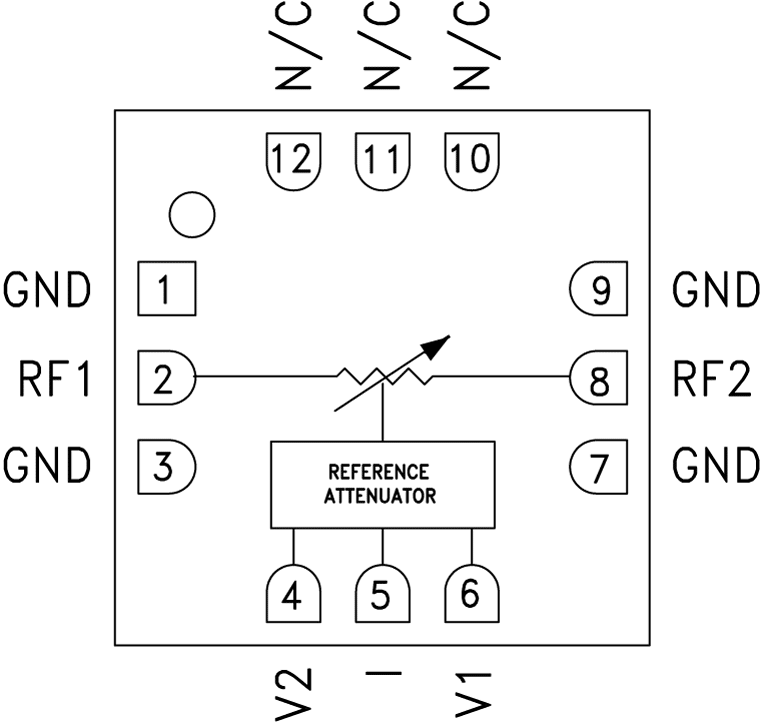

HMC346ALC3B是一款吸收式电压可变衰减器(VVA)，采用符合RoHS标准的无引脚“无铅”SMT表贴陶瓷封装，工作频率范围为DC - 18 GHz。它集成了片内基准电压衰减器，可配合外部运算放大器使用，提供0至-5V的简单单电压衰减控制。该器件非常适合模拟直流控制信号必须在30 dB幅度范围内控制RF信号电平的设计。HMC346ALC3B可以使用表贴制造技术。
应用
- 测试仪器仪表
- 光纤和宽带通信
- 微波无线电和VSAT
- 军用无线电、雷达和ECM
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
针对电子测试和测量的RF和微波解决方案4/1/2016
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
