概览
优势和特点
- 转换损耗（下变频器）：11 dB（典型值）
- LO至RF隔离：36.5 dB（典型值，24 GHz至30 GHz性能）
- 输入IP3（下变频器）：20 dBm（典型值）
- 符合RoHS标准的12引脚、3 mm × 3 mm LCC封装

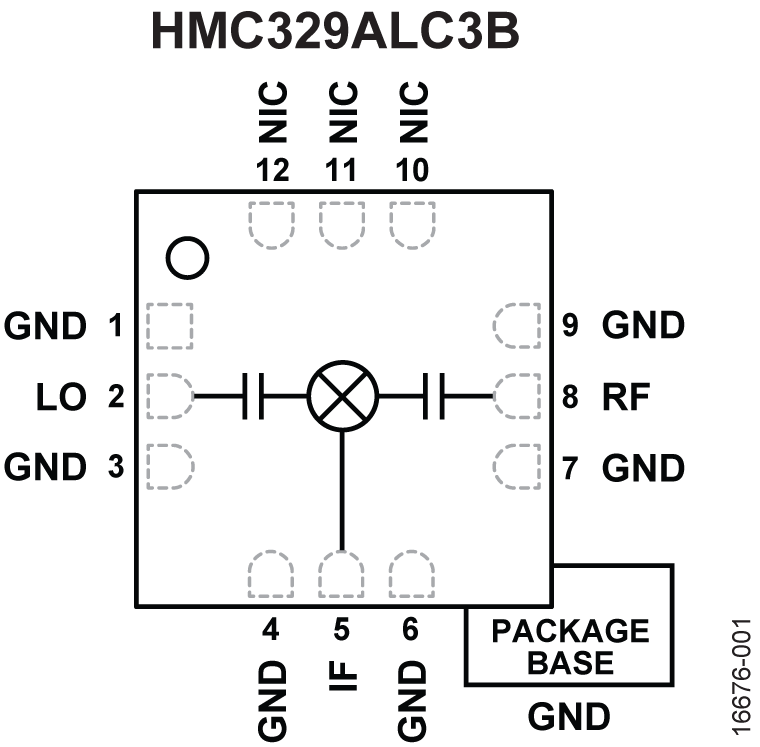

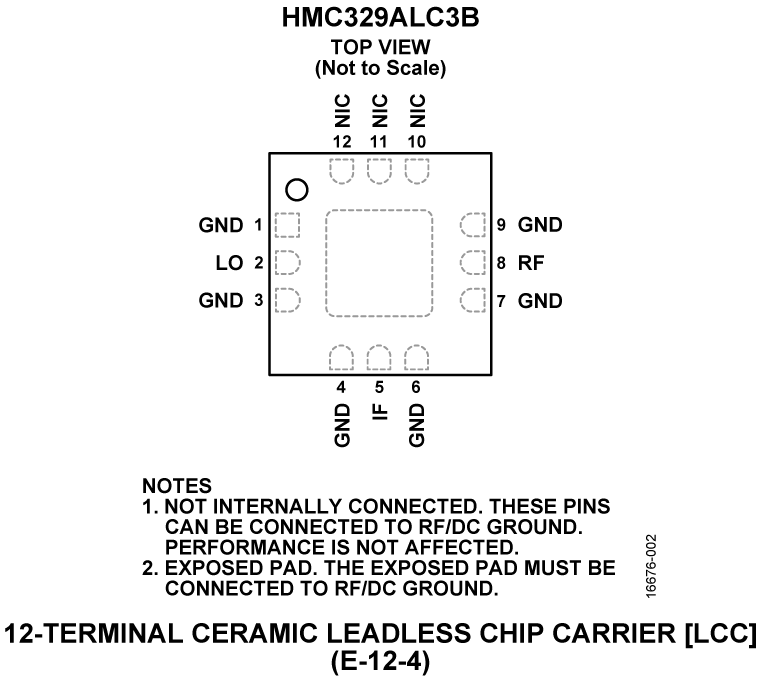

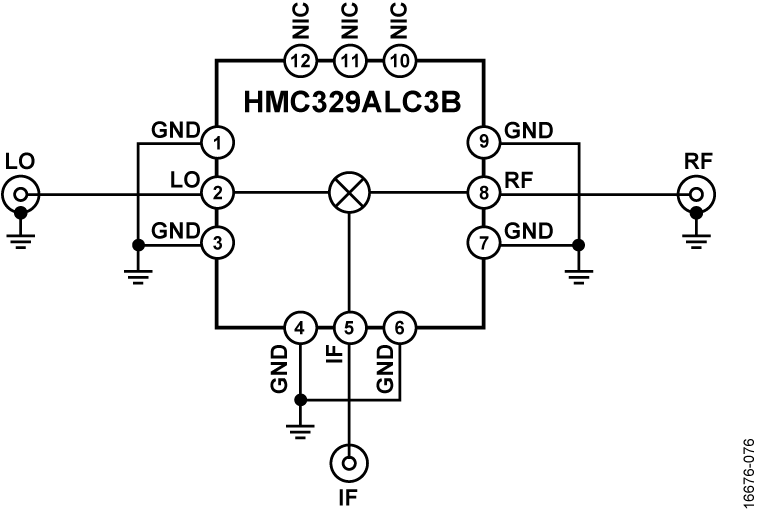

产品详情
HMC329ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作24至32 GHz范围内的上变频器或下变频器。 此混频器无需外部元件或匹配电路。 HMC329ALC3B采用经过优化的初始巴伦结构，提供出色的LO至RF及LO至IF抑制性能。 该混频器采用高于+9 dBm的LO驱动电平工作。 HMC329ALC3B无需线焊，可以使用表贴制造技术。
应用
- 点对点无线电
- 点对多点无线电和VSAT
- 测试设备和传感器
- 军用最终用途
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

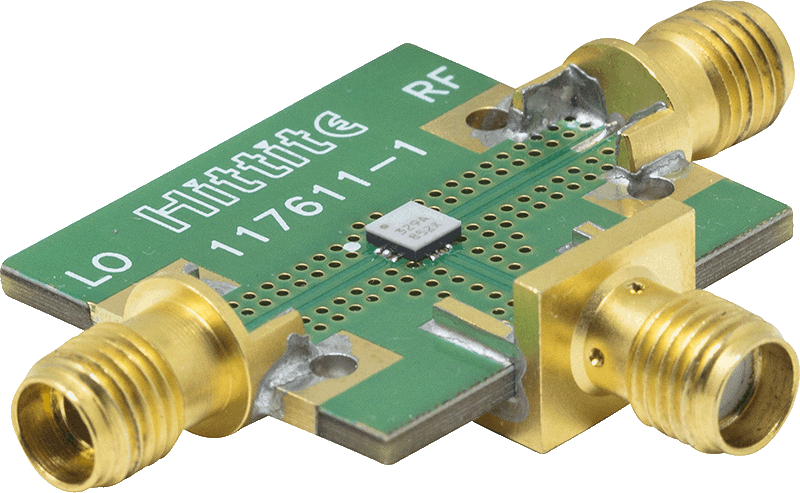

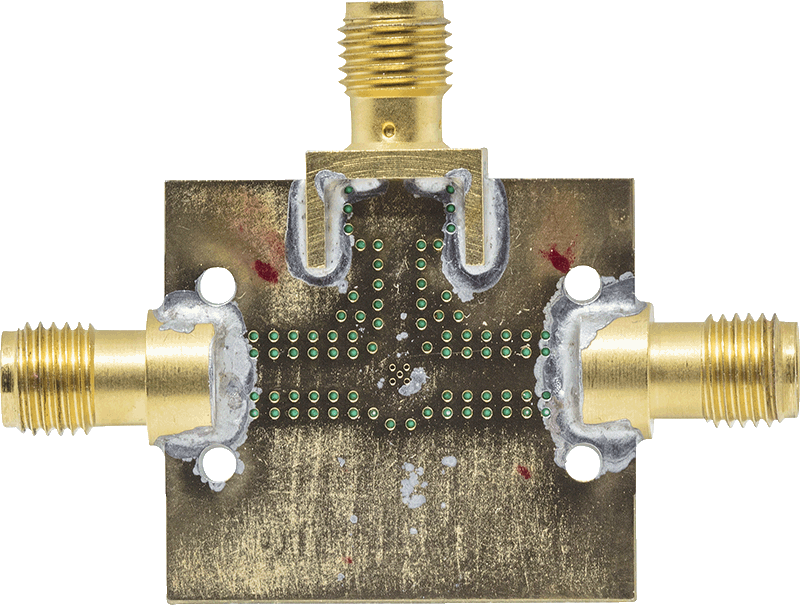

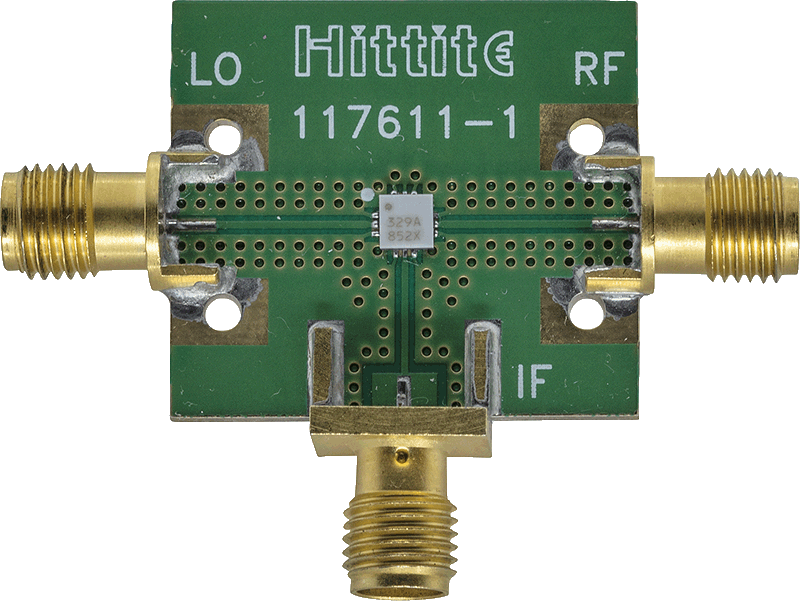

评估套件 (1)
