HMC329
HMC329 / HMC329LC3B / HMC329LM3

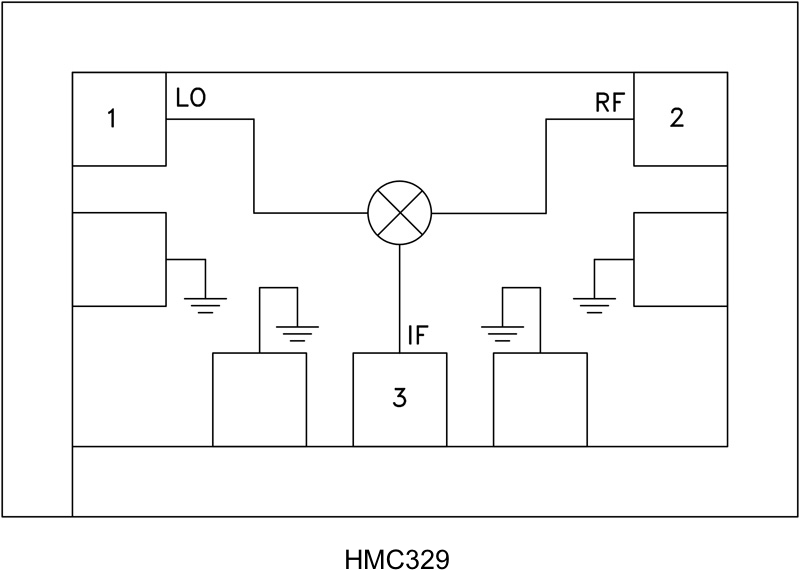

HMC329： GaAs单芯片微波集成电路(MMIC)双平衡混频器芯片，25 GHz至40 GHz

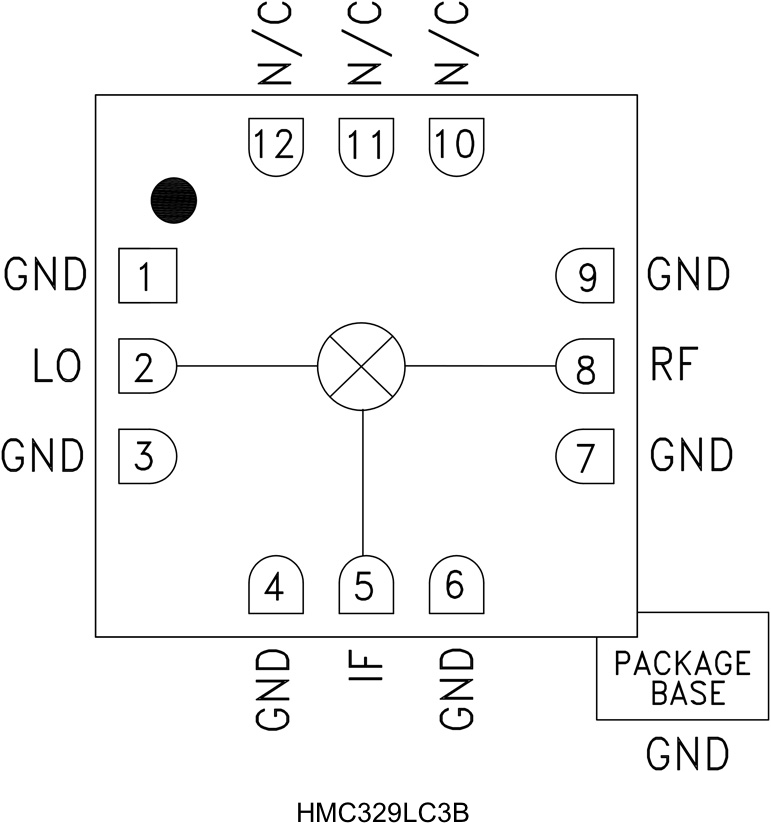

HMC329LC3B： GaAs MMIC基波混频器，采用表面贴装技术(SMT)，24 GHz至32 GHz

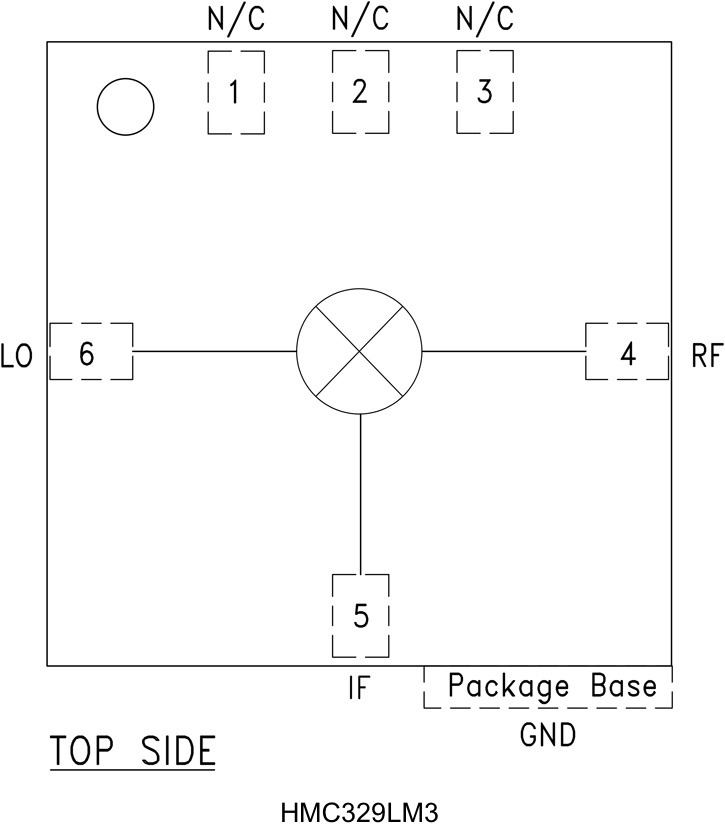

HMC329LM3： GaAs MMIC双平衡混频器，采用SMT封装，26 GHz至40 GHz
更多
不是您想寻找的产品？
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 无源： 无需直流偏置
- 输入IP3
HMC329: 19 dBm
HMC329LC3B: 18 dBm
HMC329LM3: 19 dBm - 本振(LO)至射频(RF)隔离
HMC329: 42 dB
HMC329LC3B: 38 dBm
HMC329LM3: 35 dBm - 小尺寸(HMC329)： 0.85 mm × 0.55 mm × 0.1 mm
- 宽中频(IF)带宽(HMC329LC3B)： DC至8 GHz
- 稳定的500 V静电放电(ESD)，1B类(HMC329LC3B)
- 12引脚陶瓷3 mm × 3 mm SMT封装(HMC329LC3B)： 9 mm2
- 无引脚SMT封装，25 mm2 (HMC329LM3)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
HMC329为双平衡MMIC混频器，采用芯片(HMC329)、符合RoHS标准的无引脚SMT封装(HMC329LC3B)和SMT无引脚芯片载体封装(HMC329LM3)。 HMC329器件可用作上变频器或下变频器。 HMC329混频器可用作上变频器或下变频器，芯片面积小至0.85 mm × 0.55 mm。片内巴伦提供出色的隔离性能，且该芯片无需外部元件和直流偏置。 采用安装和焊接在50 Ω微带测试夹具中的芯片进行HMC329测量，测试夹具中芯片和K型连接器之间有5 mil氧化铝基板。 测得的数据包括组件的寄生效应。 采用最小长度小于0.31 mm (<12 mil)的0.076 mm (3 mil)焊线实现与芯片的RF连接。
应用
- 微波点对点无线电
- 点对点无线电
- 点对多点无线电和甚小孔径终端(VSAT
- 本地多点分配系统(LMDS)
- 卫星通信(SATCOM)
- 测试设备和传感器
- 军用最终用途
- 雷达
