HMC305S

无毛刺0.5 dB 5位串行控制硅数字衰减器，0.4 - 7.0 GHz

英文数据手册
icon-recommended 推荐新设计使用
顶部
Datasheet
英文数据手册
(产品技术资料帮助）
IBIS模型
1 查看全部

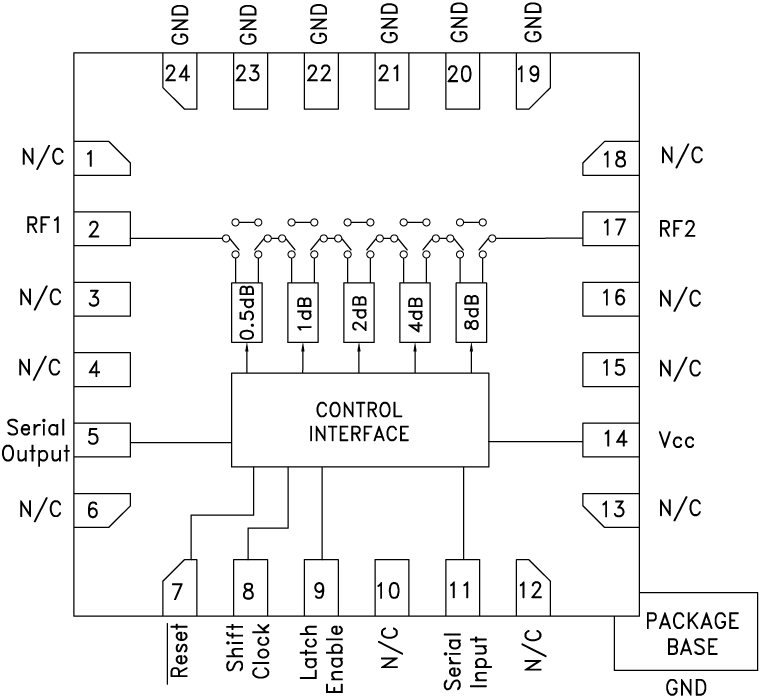

  • HMC305S Functional Block Diagram
HMC305S Functional Block Diagram

概览

优势和特点

  • 无毛刺状态转换
  • 0.5 dB LSB步进至15.5 dB
  • TTL/CMOS兼容串行数据接口
  • SPI兼容串行输出
  • 出色的衰减精度： 比特误差：± 0.25 dB（典型值）
  • +3.3V至5V单电源
  • ESD额定值： 2级(2kV HBM)
  • HMC305ALP4E的直接替代产品

产品详情

HMC305S(E)是一款集成CMOS兼容串行转并行驱动器的宽带5位正控制GaAs IC数字衰减器，采用无引脚QFN 4x4 mm SMT封装。 该器件的频率范围为0.7至3.8 GHz，典型插入损耗小于1.5至2 dB。 对于15.5 dB的总衰减，衰减器位值为0.5 (LSB)、1、2、4和8 dB。 在±0.25 dB（典型值）时，衰减精度最佳且IIP3高达+52 dBm。 五位串行控制字用于选择各衰减状态。 需通过外部5 kOhm电阻施加+3V至+5V的单Vcc偏置。

HMC305S(E)为HMC305A(E)、HMC305B(E)和HMC305(E)的替代器件。

应用

  • 蜂窝基础设施
  • 无线基础设施
  • 微波无线电和VSAT
  • 测试仪器仪表


产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
