HMC253

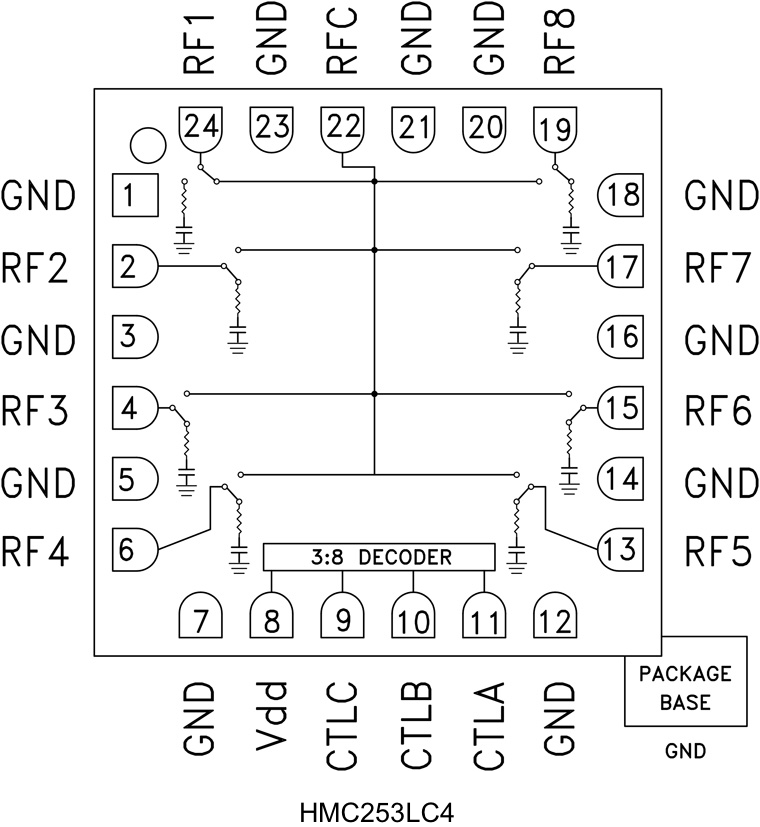

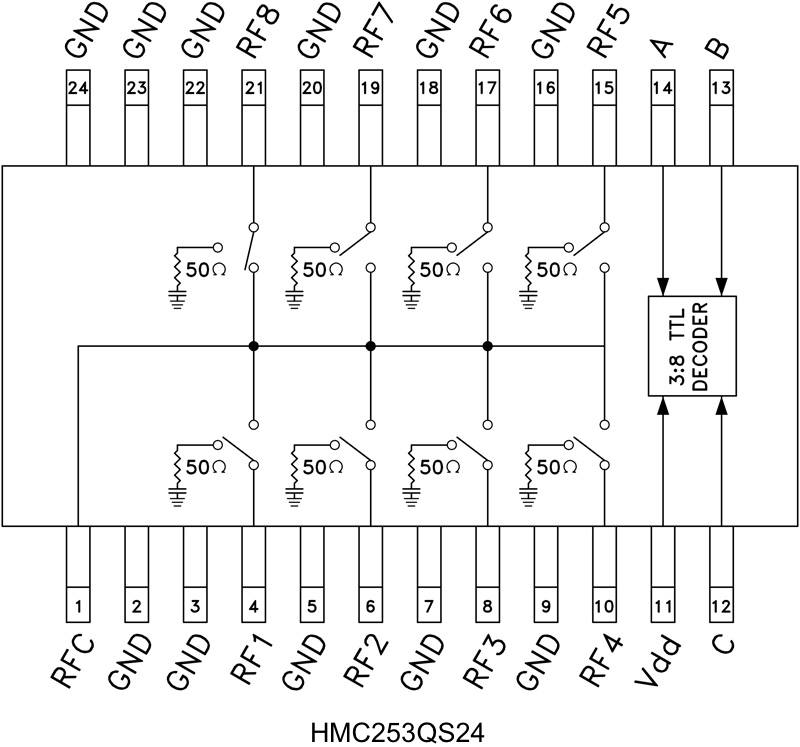

HMC253LC4 / HMC253QS24

MMIC SP8T非反射开关，采用SMT封装，DC至3.5 GHz

更多 showmore-icon

: 过期 tooltip

Screenshot

HMC253A

arrow-right
: 过期 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 非反射拓扑
  • 低插入损耗： 1.2 dB至1.3 dB (2 GHz)
  • 单正电源：
    Vdd = 5 V
  • 集成式3:8 TTL/CMOS解码器： 0/3 V
  • 符合RoHS标准的24引脚4 mm x 4 mm SMT/QSOP封装

更多细节
show more Icon

HMC253是一款非反射式SP8T开关，采用符合RoHS标准的无引脚4 mm x 4 mm SMT陶瓷封装和24引脚QSOP封装，宽带工作频率范围为DC至3.5 GHz。 该开关提供单正偏置和真TTL/CMOS兼容性，可采用0/3 V控制电压和5 V电源电压工作。 该开关上集成了3:8解码器，仅需三个控制线和一个正偏置即可选择每个路径. HMC253 SP8T将替代SP4T和SPDT MMIC开关的多种配置。

应用

  • 基站和中继器
  • WiMAX、WiBro和固定无线
  • 蜂窝/3G基础设施
  • CATV/DBS
  • 军事和HiRel
  • 点对点无线电
  • 点对多点无线电/LMDS
  • VSAT
