概览
优势和特点
- 针对1 dB压缩(P1dB)的输出功率： 21 dBm（典型值）
- 饱和输出功率(PSAT)： 22 dBm（典型值）
- 增益： 19 dB（典型值）
- 输出三阶交调截点(IP3)： 28 dBm（典型值）
- 电源电压： 4 V (320 mA)
- 50 Ω匹配输入/输出

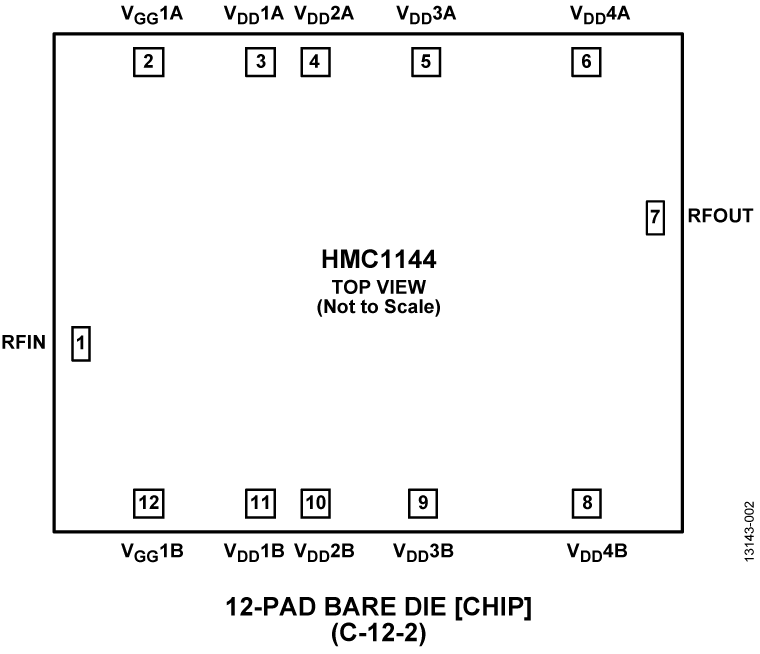

- 裸片尺寸： 2.3 mm × 1.8 mm × 0.102 mm
产品详情

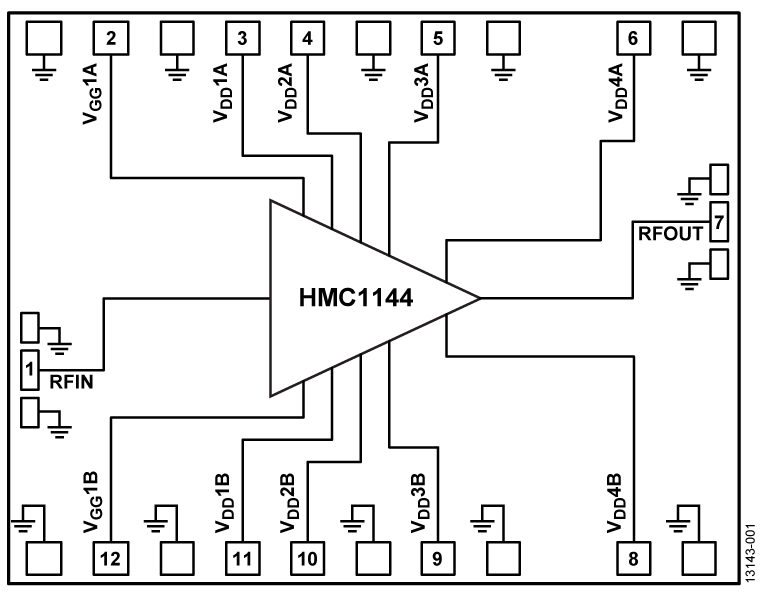

HMC1144是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)分布式功率放大器，工作频率范围为40 GHz至70 GHz。 在40 GHz至50 GHz的低频段范围内，HMC1144提供19 dB增益（典型值）、28 dBm输出IP3及19.5 dBm输出功率（1 dB增益压缩）。 在50 GHz至70 GHz的高频段范围内，HMC1144提供19 dB增益（典型值）、32 dBm输出IP3及21 dBm输出功率（1 dB增益压缩）。 HMC1144采用4 V电源供电，功耗为320 mA。 HMC1144放大器输入/输出内部匹配50 Ω，可方便地集成至多芯片模块(MCM)。 所有数据均由通过最短0.076 mm (3 mil)的两条0.025 mm (1 mil)线焊连接的芯片获取。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军事与太空
- 电信基础设施
- 光纤产品
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求5/13/2020
-
AN-1604：采用LFCSP和法兰封装的RF放大器的热管理计算（修订版0） (Rev. 0)8/9/2019
-
RF、微波和毫米波IC选型指南7/13/2018
工具及仿真模型
S参数
ZIP
HMC1144 S-Parameters
12.13 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC1144 | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
| HMC1144-SX | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
