HMC1021 Data Sheet4/22/2015
概览
优势和特点
- 宽带单端RF输入
- ±1 dB检测精度：3.9 GHz
- 输入动态范围：
-62 dBm至+8 dBm - 包络检波精度：±1 dB
输入范围超过20 dB - 包络检波带宽：
>150 MHz - 数字可编程
集成带宽 - 关断模式
- 24引脚4x4mm SMT封装：16mm²
产品详情

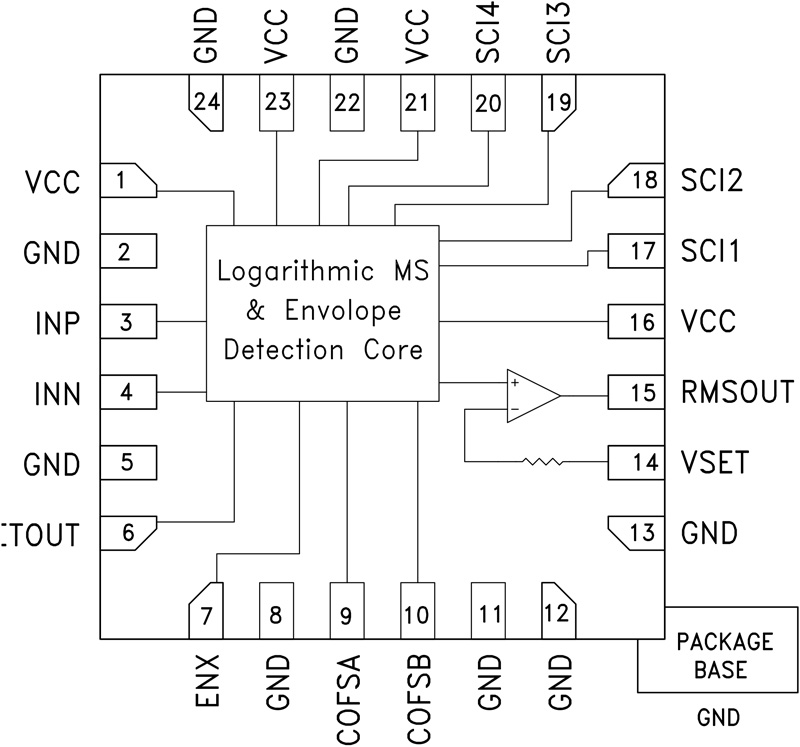

HMC1021LP4E是一款集成高带宽包络检波器的RMS功率检波器。RMS输出为温度补偿式、单调、线性dB表示的RF实信号功率，采用70 dB的输入检测范围测量。
该包络检波器能够提供精确的电压输出，它与调制带宽最高可达150 MHz的RF输入信号的包络幅度成线性比例关系。HMC1021LP4E的高带宽包络检波使其非常适合检测CDMA2000、WCDMA和LTE系统中常用的宽带和高波峰因数RF信号。此外，瞬时包络输出可用于实现快速RF过功率保护、PA线性化和增强效率的包络跟踪PA。
HMC1021LP4E的RMS检波器集成带宽可通过超过40倍范围的输入引脚SCI1-4进行数字编程。这样，用户可动态设置工作带宽，还支持在同一平台上进行不同类型的调制检测。
HMC1021LP4E的RMS输出级集成了内部运算放大器，提供斜率和截点调整并支持各种应用。
应用
- 对数–>均方根(RMS)转换
- (RMS)转换
- Tx/Rx信号强度
- 指示(TSSI/RSSI)
- RF功率放大器效率控制
- 接收机自动增益控制
- 发射机功率控制
- 包络跟踪
- PA线性化
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
