概览

优势和特点

  • 转换损耗: 19 dB
  • 输入驱动: +13 dBm
  • 无源: 无需直流偏置
  • 裸片尺寸: 1.1 x 1.4 x 0.1 mm

产品详情

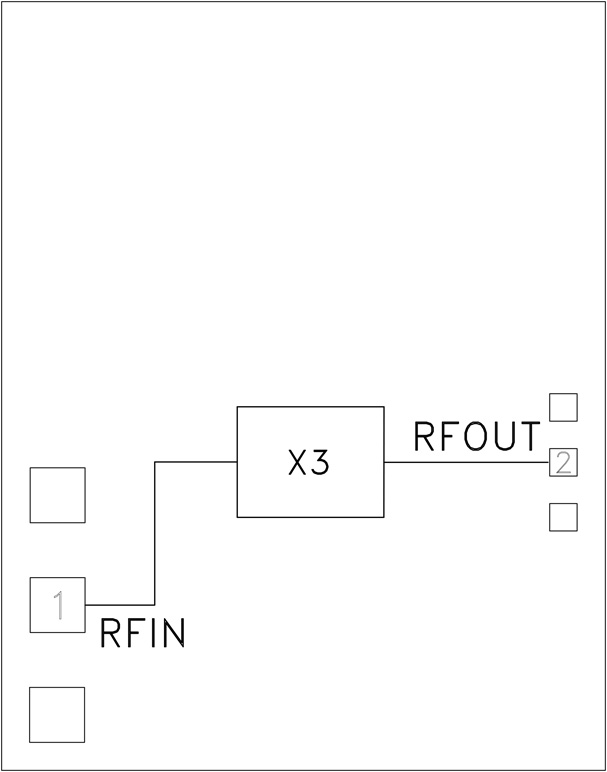

HMC-XTB110是一款单芯片x3无源倍频器,采用GaAs肖特基二极管技术,具有低转换损耗和高度Fo隔离。 这款宽带x3倍频器无需直流电源,适用于低频率的3倍频率比直接生成高频率更加经济的大规模应用。 所有焊盘和芯片背面都经过Ti/Au金属化。 HMC-XTB110无源x3 MMIC可兼容常规的芯片贴装方法,以及热压缩和热超声线焊,非常适合MCM和混合微电路应用。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。

应用

  • E波段通信系统

  • 短程/高容量无线电

  • 汽车雷达

  • 测试和测量设备

  • 卫星通信


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
