特性
- 低插入损耗: 2 dB
- 宽动态范围: 14 dB
- 平衡拓扑结构
- 灵活偏置
- 单控制电压: -5V至+5V
- 裸片尺寸: 1.99 x 1.845 x 0.1 mm

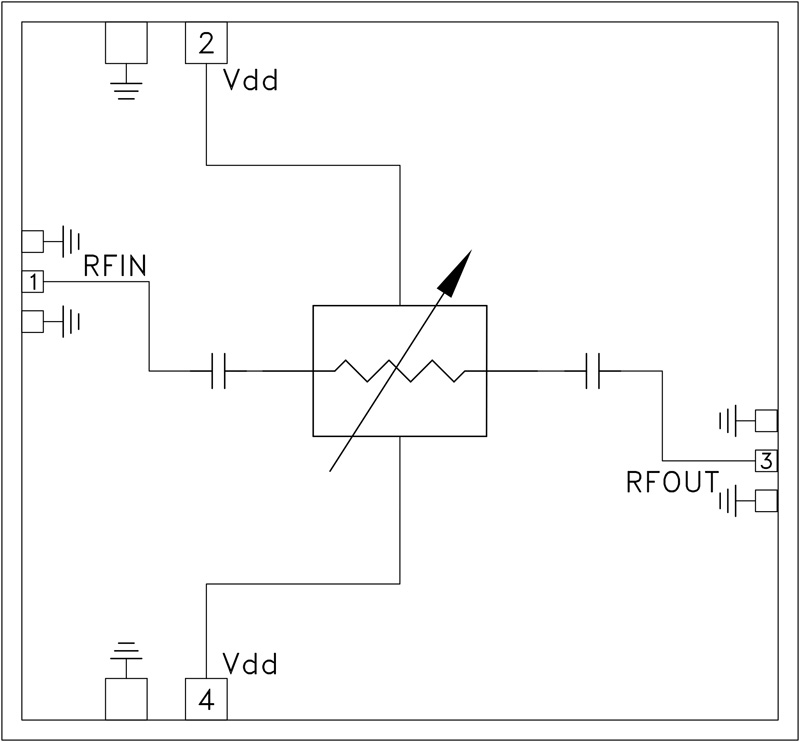

HMC-VVD104是一款基于GaAs PIN二极管的单芯片电压可变衰减器(VVA),具有低插入损耗、高IP3和宽动态范围。 平衡拓扑结构提供出色的回损特性,同时单控制电压可以施加于芯片的任何一端。
所有焊盘和芯片背面都经过Ti/Au金属化,PIN二极管器件已完全钝化以实现可靠操作。 这款宽带VVA MMIC可兼容常规的芯片贴装方法,以及热压缩和热超声线焊,非常适合MCM和混合微电路应用。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。
应用
-
E波段通信系统
-
短程/高容量无线电
-
汽车雷达
-
测试设备
-
卫星通信和传感器
