特性
- 工作电压范围：1.7V至3.7V
- 无需外部元件即可测量温度
- 温度测量范围：-55°C至+125°C (-67°F至+257°F)
- 在0°C至+70°C温度范围内精度为±0.5°C
- 用户可配置温度计分辨率，从9位(缺省)至12位(0.5°C至0.0625°C分辨率)
- 9位数据转换时间为25ms (最大)
- 温度调节设置可由用户定义且非易失(NV)
- 单机温度调节能力
- 通过2线串行接口(SDA和SCL引脚)读/写数据
- 数据线在内部滤波以抑制噪声(50ns抗尖峰脉冲)
- 可选的总线超时溢出特性可防止2线串行接口锁死
- 多节点能力简化分布式温度检测应用
- 与LM75引脚/软件兼容
- 采用8引脚SO或µMAX®封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

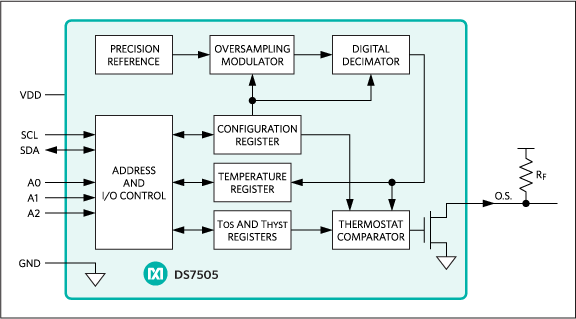

DS7505低压(1.7V至3.7V)数字温度计和温度调节器在-55°C至+125°C温度范围内提供9、10、11或12位数字温度读数，在0°C至+70°C温度范围内精度为±0.5°C。9位分辨率模式软件兼容于LM75。与DS7505的通讯可由简单的2线串行接口实现。芯片具备三个地址引脚，允许最多8个DS7505挂接在同一个2线总线上，大大简化了分布式温度检测应用。
DS7505温度调节器具有一个专用的漏极开路输出(O.S.)和可编程故障容限，允许用户定义触发O.S.报警输出所需的连续故障条件次数。根据用户对存储在EEPROM寄存器中的触发门限(TOS和THYST)的定义，该芯片提供两种温度调节模式。
应用
- 任何对温度敏感的系统
- 蜂窝基站
- 医疗装置
- 网络设备
- 办公设备
