MAX66242

DeepCover安全认证器，具有ISO 15693、I²C、SHA-256和4Kb用户EEPROM

更多 showmore-icon

业界首款具有I2C主机端口、基于SHA-256对称密钥的认证器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 完备的假冒/克隆/IP保护引擎
    • SHA-256引擎运行基于对称密钥的双向安全认证
    • 利用高位计数、用户可编程密钥及输入质询实现强安全认证
    • 无电池RF通信
    • 4096位用户EEPROM，带用户可编程存储器
    • 存储器读/写保护选项，包括OTP/EPROM仿真模式
    • 唯一的工厂编程64位识别码
    • 集成32字节SRAM缓冲器支持更快的HF至I2C传输
  • 灵活的连接和通信能力，支持较宽范围的应用
    • 可编程I/O (PIO)可配置为唤醒或监测/控制信号
    • HF标准ISO/IEC 15693和18000-3 MODE1兼容(13.56 MHz ±7kHz载频)
    • I2C接口 — 主机/从机端口仿真主机微控制器，支持传感器标签应用
    • 能量收集VOUT引脚，为外部元件供电
    • 可选的3.3V供电电压，适合线路和电池供电应用
    • -40°C至+85°C工作温度范围
  • 支持坚固耐用的设计
    • PIO引脚上具有±4kV HBM ESD保护，其他所有引脚上具有±2kV保护
更多细节
show more Icon

DeepCover®嵌入式安全方案采用多重先进的物理安全机制保护敏感数据，提供最高等级的密钥存储安全保护。

我们的 “安全给药”视频介绍如何利用Maxim安全产品保证远程给药安全。

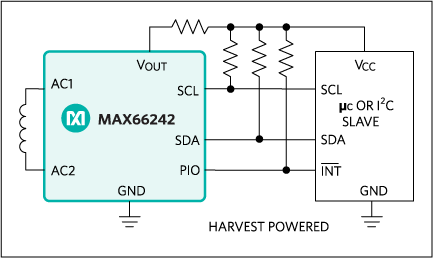

DeepCover安全认证器(MAX66242)为应答器IC，在单芯片中集成ISO/IEC 15693和ISO 18000-3 Mode 1兼容的RF前端、I2C前端、基于FIPS 180的SHA-256引擎以及4096位用户EEPROM。双向安全模型执行主机系统和MAX66242之间的双向安全认证。每片器件都拥有唯一的64位ROM ID，由工厂写至芯片。该ROM ID用作加密运算的基本输入参数，也作为应用中的电子序列号。

除RF接口外，MAX66242也具有I2C接口，可作为从机或主机端口工作。作为主机时，MAX66242能够从连接的传感器或外设收集信息，并通过RF端口转发其数据。作为从机时，器件可作为所连接主机和RF阅读器之间的中介。MAX66242可从有源RF场收集能量。可配置电源输出可提供高达5mA电流，提供足够强的场强。

应用

  • 接入控制
  • 资产跟踪
  • 医用传感器鉴定与校准
  • 打印机色带盒配置与监测
  • 系统知识产权保护
Show More Arrow image
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX66242

文档

16
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 04/12/2019
英文

MAX66242: DeepCover Secure Authenticator with ISO 15693, I²C, SHA-256, and 4Kb User EEPROM Data Sheet (Rev.3)

打开PDF文件

redirect
468.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX66242 Reliability Data redirect icon

81.56K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 03/14/2019
英文
Wirelessly Powering and Accessing a 1-Wire Network redirect icon

技术文章

11

PDF Vector

HTML

更新 04/05/2019
英文
Secure Authentication for Medical Disposables redirect icon

PDF Vector

HTML

更新 11/05/2015
英文
Need NFC/RFID? Tomorrow Is Today in This Constant State of Innovation redirect icon

PDF Vector

HTML

更新 03/14/2019
英文
Using an NFC System to Wirelessly Power and Access a 1-Wire Network redirect icon

PDF Vector

HTML

更新 06/03/2020
英文
Cryptography: A Closer Look at the Algorithms redirect icon

PDF Vector

HTML

更新 07/08/2020
英文
Cryptography: Is a Hardware or Software Implementation More Effective? redirect icon

PDF Vector

HTML

更新 04/13/2015
英文
Golf Offers Insight to Wearable IoT Technology Trends redirect icon

PDF Vector

HTML

更新 05/20/2015
日文
ゴルフはウェアラブルIoTの技術動向に対する洞察を提供 redirect icon

PDF Vector

HTML

更新 08/03/2020
英文
How Secure Authenticators and Coprocessors Can Simplify Cryptography redirect icon

PDF Vector

HTML

更新 07/20/2020
英文
Cryptography: Planning for Threats and Countermeasures redirect icon

PDF Vector

HTML

更新 05/29/2020
英文
Cryptography: Fundamentals of the Modern Approach redirect icon

PDF Vector

HTML

更新 05/26/2020
英文
Cryptography: How It Helps in Our Digital World redirect icon

应用笔记

2

PDF Vector

HTML

更新 08/16/2022
英文
No connection, No problem. Use NFC to Securely Authenticate your Contactless Peripherals redirect icon

PDF Vector

HTML

更新 06/09/2021
英文
Using the MAX66242`s Mobile Application, The Basics redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 15
show more Icon

数据手册 1

MAX66242: DeepCover Secure Authenticator with ISO 15693, I²C, SHA-256, and 4Kb User EEPROM Data Sheet (Rev.3)

可靠性数据 1

MAX66242 Reliability Data

应用笔记 2

No connection, No problem. Use NFC to Securely Authenticate your Contactless Peripherals
Using the MAX66242`s Mobile Application, The Basics

设计笔记 1

Wirelessly Powering and Accessing a 1-Wire Network

技术文章 10

Secure Authentication for Medical Disposables
Need NFC/RFID? Tomorrow Is Today in This Constant State of Innovation
Using an NFC System to Wirelessly Power and Access a 1-Wire Network
Cryptography: A Closer Look at the Algorithms
Cryptography: Is a Hardware or Software Implementation More Effective?
Golf Offers Insight to Wearable IoT Technology Trends
How Secure Authenticators and Coprocessors Can Simplify Cryptography
Cryptography: Planning for Threats and Countermeasures
Cryptography: Fundamentals of the Modern Approach
Cryptography: How It Helps in Our Digital World

视频

2

Thumbnail Image

视频

2022-10-04

07:05

How to Quickly Implement NFC/RFID and Advanced Security on Mobile Applications for iOS and Google Play

了解更多
Thumbnail Image

视频

2022-10-04

04:01

EE Web Tech Lab – Secure Drug Delivery Solution

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX66242E/W+ NA-BUMPED_CHIP-N/A
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66242ESA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66242ESA+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66242ETB+ Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66242ETB+T Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66242ISA-A+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX66242ESA+

量产

MAX66242ESA+T

量产

MAX66242ISA-A+

量产

pdf

pcn_1702r2

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX66242ESA+

量产

MAX66242ESA+T

量产

MAX66242ISA-A+

量产

pdf

pcn_1702r2

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

安全认证器1
MAX66300
popup image
Cart

推荐新设计使用

带SHA-256和RFID读卡器的DeepCover安全认证器

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 2

reference details image

MAX66242EVKIT

MAX66242评估板

zoom

MAX66242EVKIT

MAX66242评估板

download icon

下载

 print icon

打印
MAX66242EVKIT
MAX66242评估板

特性和优点

  • 13.56MHz HF接口
  • 通过I2C与板载温度传感器IC (DS7505)通信
  • 用户EEPROM安全认证存储器页读/写操作
  • 用户EEPROM页/块读/写操作
  • 写“密钥”及计算信息验证代码的安全操作
  • 能量收集VOUT用于将LED打开/关断
立即购买 更多内容

产品详情

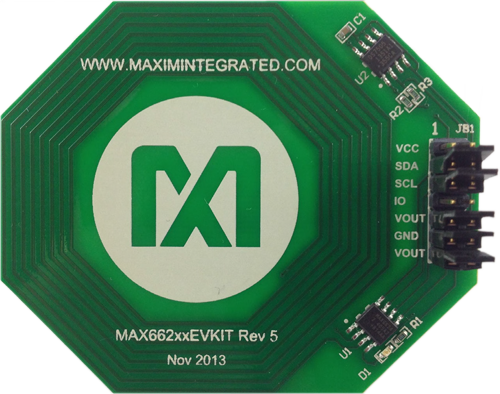

MAX66242评估(EV kit)参考设计板为一个现成使用PCB板，可以用于演示Maxim的MAX662XX家族任何一款芯片的安全双接口标签/应答器的功能。电路板采用八边形天线结构(见评估板照片及完整的数据手册中的图3)，调谐至13.56MHz。

评估板提供给设计师、测试和系统工程师评估MAX66242标签方案的一个现成的平台。评估板允许用户去评估器件主要特性的性能和能力，是一个新的NFC/RFID标签设计开始的良好平台。

应用

  • 接入控制
  • 资产跟踪
  • 医用传感器鉴定与校准
  • 打印机色带盒配置与监测
  • 系统知识产权保护

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

zoom

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

download icon

下载

 print icon

打印
MAX66300-24XEVKIT
Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

特性和优点

  • 安全、非接触RFID读卡器(MAX66300)
    • 3.3V或5V AFE工作电压
    • 通过MAXQ610支持UART和SPI接口
    • 配置适合直接天线连接的低功耗系统
    • 板载13.56MHz和24MHz振荡器
    • 基于对称密钥的安全认证系统
    • 用于电路板复位和MAX66300复位的按钮
    • 端口选择开关控制
    • 用于SPI、UART的跳线和控制信号
  • 具有保护的标签方案，带有外设连接(MAX66242)
    • 13.56MHz HF接口
    • 用户EEPROM安全认证存储器页读/写操作
    • 用户EEPROM页或块读/写操作
    • 写密钥和计算MAC的安全操作
    • 能量收集VOUT，用于将LED打开/关断
    • 通过I2C与板载温度传感器IC DS75S通信
  • 提供MAX66300-24x评估系统软件
立即购买 更多内容

产品详情

MAX66300-24x评估板(EV系统)包括MAX66300评估板(EV kit)和MAX66242标签认证器。MAX66300评估板包括用于13.56MHz非接触通信的RFID读卡器和SHA-256安全认证协处理器。RFID读卡器符合ISO 15693标准，安全认证协处理器基于FIPS 180-4标准。MAX66242标签方案符合ISO 15693标准。通过将MAX66300评估板与MAX66242评估板组成一套系统，评估软件可显示质询和响应安全认证过程以及其他器件相关功能。
