概览
优势和特点
- 编程设置替代机械跳线和开关
- 9路NV输入/输出
- 64字节NV用户存储器(EEPROM)
- I²C兼容串行接口和JTAG
- 同一I²C总线可支持8个器件多点工作
- IEEE 1149.1边界扫描兼容
- 具有可配置上拉开漏输出
- 输出可吸收16mA电流
- 低功耗
- 宽工作电压范围：2.7V至5.5V
- 工作温度范围：-40°C至+85°C
产品详情

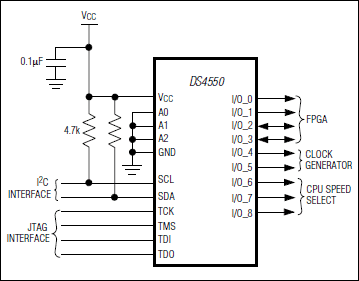

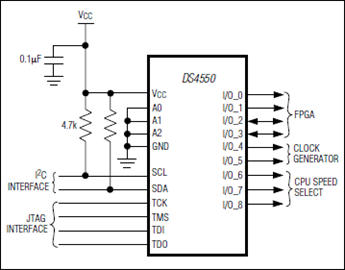

DS4550是9位，非易失(NV) I/O扩展器，具有I²C兼容串行接口或IEEE® 1149.1 JTAG端口控制的64字节NV用户存储器。DS4550采用数字编程替代硬件跳线和机械开关，实现对数字逻辑节点的控制。每个I/O引脚可单独设置。具有可选上拉开漏输出，每个I/O引脚可吸收最大16mA的电流，由于器件具有NV功能，因此上电不需等待主机CPU初始化，即进入需要的状态，控制数字逻辑输入。
应用
- 网络存储器
- PC外设
- 基于RAM的FPGA域切换，支持多配置服务
- 路由器/交换机
- 选择引导闪存
- 服务器
- 设置ASIC配置/结构
- 电信设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
