DS3991
searchIcon

DS3991

低成本CCFL控制器

更多 showmore-icon

功能完备的单通道CCFL控制器

查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

file 查看数据手册 (Rev.1)

PDF

5月 19, 2008 ellipse 中文

DS3991: 低成本CCFL控制器 Data Sheet (Rev.1)

(产品技术资料帮助）
打开PDF文件 external-link 737.00K
Documentation 查看所有文档
特性
  • CCFL控制器可为LCD面板提供背光
  • 仅需最少外部器件
  • 灯故障监视，监视灯的开路、过流、启辉失败及过压故障
  • 精密的(±5%)板载振荡器提供灯频率(40kHz至80kHz)
  • 精密的(±5%)板载振荡器提供DPWM突发调光频率(80Hz至300Hz)
  • 器件电源欠压锁定
  • 逆变器电源欠压锁定
  • 突发调光软启动大大降低变压器音频噪声
  • 启辉频率提升
  • 调光范围：100%至< 10%
  • 低成本
  • 单电源工作：4.5V至5.5V
  • 工作温度范围：-40°C至+85°C
  • 16引脚SO封装(150mil)
更多细节
show more Icon

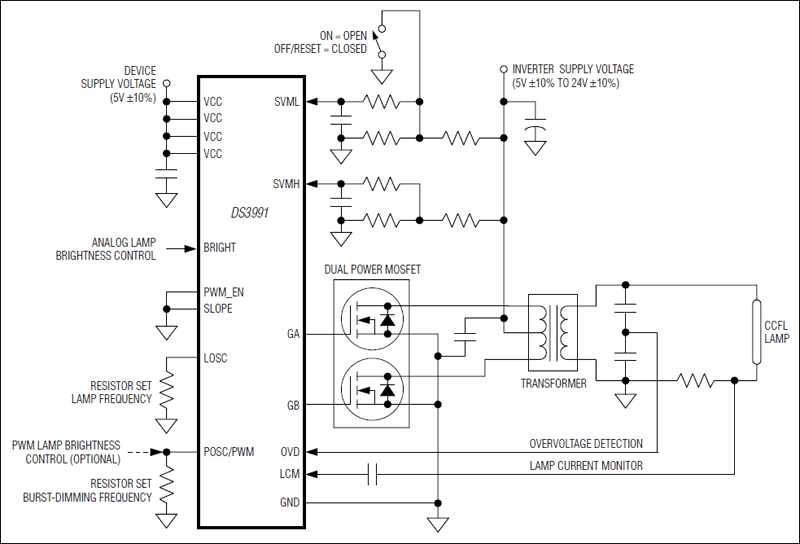

DS3991是一款冷阴极荧光灯(CCFL)控制器，适合液晶显示器(LCD)的背光应用。DS3991提供推挽和半桥式两种驱动架构。

DS3991将直流电压(5V至24V)转换为CCFL供电所需的高压(300VRMS至1400VRMS)交流波形。推挽和半桥式驱动架构所需的外部元件数量最少，可降低元件数量和装配成本，简化印刷电路板(PCB)设计。推挽和半桥式驱动架构均提供较高效的直流至交流转换，并且可以产生近似正弦的波形。

应用

  • LCD监视器
  • LCD TV
