DS3911
不推荐用于新设计具有温度控制的非易失、四通道、I²C接口DAC

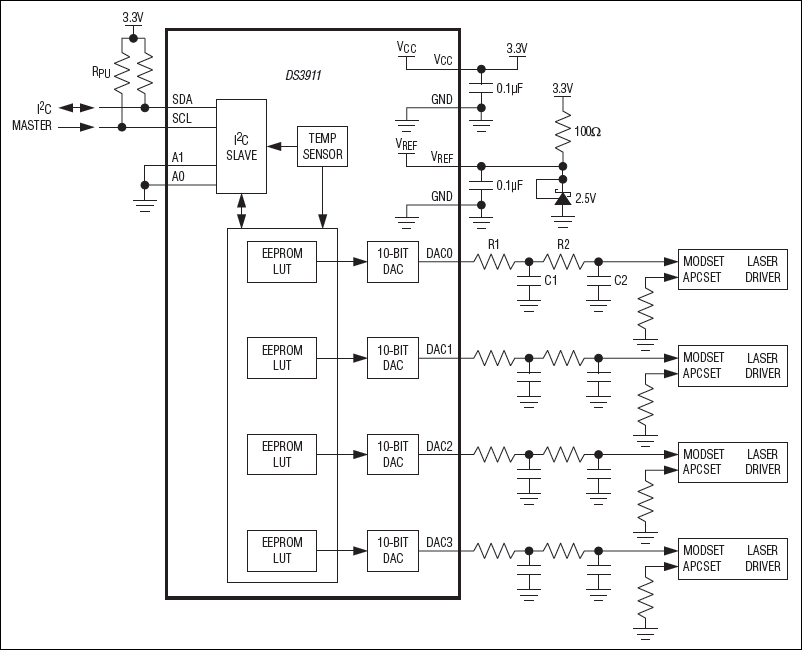

低成本解决方案，为激光二极管驱动器提供偏置和调制控制
- 产品模型
- 2
Viewing:
产品详情
- 4路10位Σ-Δ输出
- 片内温度传感器和ADC
- 4个温度索引LUT，分辨率高达2°C
- I²C兼容串行接口
- 地址引脚允许多达4片DS3911共用同一I²C总线
- 2.8V至5.5V数字电源
- -40°C至+100°C工作温度范围
- 3mm x 5mm、14引脚TDFN封装
DS3911是一款4通道、10位Σ-Δ输出、非易失(NV)控制器，内置温度传感器和相应的模/数转换器(ADC)。集成温度传感器提供分辨率为2°C的NV查找表(LUT)索引，温度范围为-40°C至+100°C。LUT直接驱动Σ-Δ数/模转换器(DAC)输出。基于LUT的灵活架构使器件能够提供任意斜率的温度补偿DAC输出。通过I²C兼容接口编程，最高工作速率为400kHz。
应用
- 有源光缆
- 仪表与工业控制
- 线性和非线性补偿
- 光收发器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS3911T+ | Thin Dual Flatpack No Leads | ||
| DS3911T+T | Thin Dual Flatpack No Leads |
