DS1884
SFP和PON ONU控制器，带有数字LDD接口
配合MAX3710 LDD/激光放大器实现消光比控制，完全支持SFF-8472
Viewing:
产品详情
- 符合SFF-8472控制和监测的全部要求
- 共同控制MAX3710激光器驱动器/限幅放大器以及MAX3945限幅放大器
- MAX3710/DS1884组合支持连续模式的宽频谱以及PON应用，高达2.5GHz
- 温度查找表(LUT)用于补偿APC跟踪误差以及双闭环变量
- 三种激光器控制模式
- 双闭环：激光器偏置和激光器调制由多个LUT自动控制，用于补偿双闭环校准点
- APC环：激光器偏置自动控制，激光器调制由温度LUT控制
- 开环：激光器偏置和激光器调制都由温度LUT控制
- 13位ADC
- 激光器偏置、激光器功率以及接收功率支持内部和外部校准
- 差分接收功率输入
- 可缩放动态范围
- 内置直接数字温度传感器
- 为所有被监测通道提供报警和警告标志
- 带有温度补偿的9位DAC用于APD偏置
- 数字I/O引脚：发送禁止输入/输出、速率选择输入/输出、LOS输入/输出、发送故障输入/输出、以及IN1状态监测和故障输入
- 完备的故障测量系统，带有可屏蔽报警/警告
- 灵活的密码机制提供三级安全
- 256字节A0h以及128字节高A2h EEPROM
- I²C兼容接口
- 3线制主机用于与MAX3710激光器驱动器/限幅放大器以及MAX3945限幅放大器通信

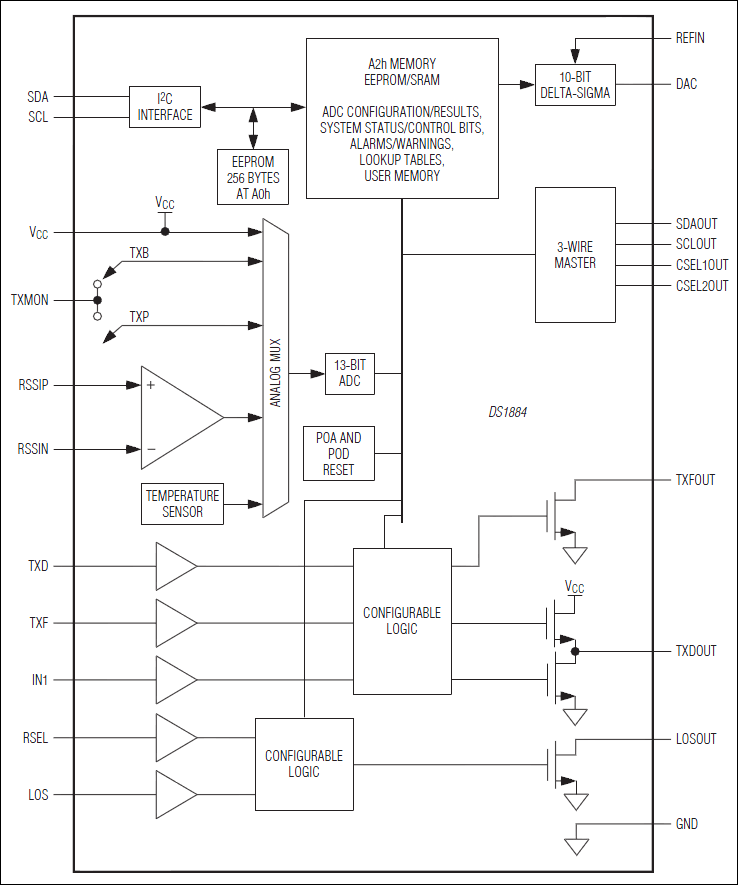

DS1884控制和监测SFF、SFP和SFP+模块的全部功能，包括SFF-8472的所有功能。DS1884与MAX3710配合使用，能够支持所有发送器和接收器功能。DS1884包含调制电流控制和APC设置点控制并可跟踪误差调整。器件持续监测RSSI，用于产生LOS。13位模数转换器(ADC)分别监测VCC、温度、激光器偏置、激光器调制以及接收功率，以满足全部监测要求。接收功率测量是所支持的共模电压与VCC的差分。9位数模转换器(DAC)用于APD偏置控制的温度补偿。
应用
- SFF、SFP和PON ONU模块
参考资料
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 产品 2 | ||
| MAX3710 | 125Mbps至2.5Gbps、集成限幅放大器/突发模式激光驱动器，带有双环路功率控制 | |
| MAX3711 | 过期 | 125Mbps至3.125Gbps、集成限幅放大器/激光驱动器，带有双环路功率控制 |
| 光纤监测和控制 2 | ||
| DS1856 | 不推荐用于新设计 | 双路、温度控制电阻器，具有内部校准监测器和加密保护 |
| DS1878 | 不推荐用于新设计 | 具有数字LDD接口的SFP+控制器 |
| 光学限幅放大器 1 | ||
| MAX3945 | 不推荐用于新设计 | 1.0625Gbps至11.3Gbps、SFP+双通道限幅放大器 |
