DS1878: 具有数字LDD接口的SFP+控制器 Data Sheet (Rev. 1)5/10/2013PDF1M
概览
优势和特点
- 满足SFF-8472的所有控制、监测要求
- APC环路和温度LUT控制激光器偏置，用于补偿跟踪误差
- 激光器调制受控于温度LUT
- 六路模拟监测通道：温度、VCC、MON1–MON4
- MON1–MON4支持内部和外部校准
- 可调整动态范围
- 内部温度传感器直接进行数字转换
- 所有被监测通道提供报警和告警标志
- 两路9位Σ-Δ输出，其LUT包含36个温度数据
- 数字I/O引脚：五路输入、五路输出
- 完整的故障管理系统，提供可屏蔽的激光器关断功能
- 灵活的两级密码架构提供三级安全保护
- 256个附加字节位于A0h从地址
- I²C兼容接口
- 主机通过3线接口与Maxim激光驱动器/限幅放大器通信
- +2.85V至+5.5V工作电压范围
- -40°C至+95°C工作温度范围
- 28引脚TQFN (5mm x 5mm x 0.75mm)封装
产品详情

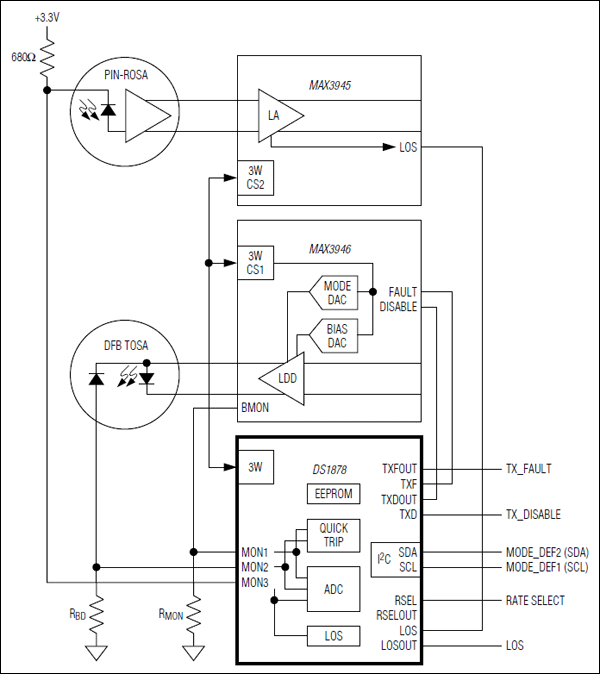

DS1878控制和监测SFF、SFP和SFP+模块的全部功能，包括SFF-8472的所有功能。DS1878与Maxim激光驱动器/限幅放大器配合使用，支持基于VCSEL、DFB和EML的方案。器件提供APC环路、调制电流控制以及视觉保护等功能。器件持续监测大输出电流、大偏置电流以及低和高传输功率，以确保在无需外部元件的条件下关断激光器以满足视觉保护要求。六个ADC通道分别监测VCC、温度和四路外部监视输入(MON1–MON4)，可以满足全部监测要求。MON3为差分输入，支持宽至VCC的共模范围。同时还提供带温度查找表(LUT)的两路数模转换(DAC)输出，用于附加的控制功能。
应用
- SFF、SFP和SFP+收发器模块
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
