概览
优势和特点
- 双通道CCFL控制器，用于LCD监视器背光和汽车仪表盘
- 需要最少的外部元件
- I²C接口
- 可监视每个通道的灯管故障，检测灯管开路、过流、启辉失败及过压故障
- 状态寄存器报告故障状态
- 高精度(±5%)片上振荡器产生逆变器频率(40kHz至100kHz)和DPWM突发式调光频率(22.5Hz至440Hz)
- 逆变器和DPWM频率可与外部信号源同步，以减少LCD显示器的视觉瑕疵
- 可选择时钟扩谱降低EMI
- 可调节逆变器频率，以便将EMI频谱移至带外
- 灯管电流过驱动模式便于在低温下快速加热灯管，该功能可自动关闭
- 模拟或数字亮度控制
- 300:1亮度调节范围，可以实现数字亮度控制
- 可编程软启动降低变压器的音频噪声
- 片上非易失(NV)存储器允许器件定制
- 8字节NV用户存储器用于存储序列号和日期
- 低功耗待机模式
- 4.75V至5.25V单电源供电
- -40°C至+105°C温度范围
- 28引脚TSSOP封装

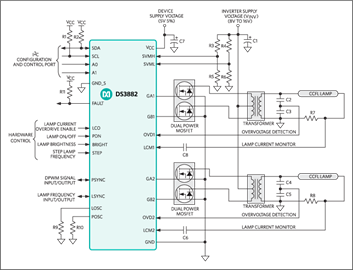

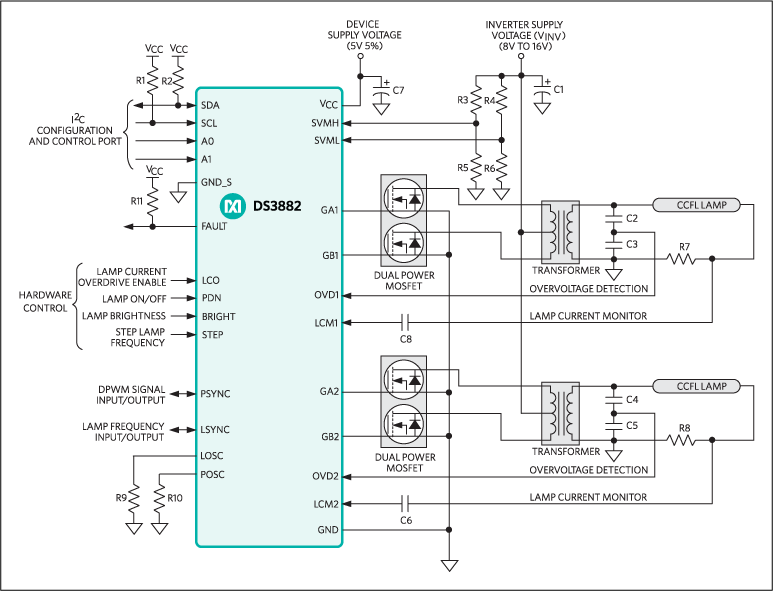

产品详情
DS3882是一款用于汽车电子的双通道冷阴极荧光灯(CCFL)控制器，提供高达300:1的亮度比。该芯片用于驱动CCFL背光，可理想用于导航、娱乐终端以及汽车仪表盘的LCD显示器。DS3882同样适合航海及航空系统。
DS3882具有EMI抑制和灯管电流过驱动模式，以便在寒冷天气条件下快速加热灯管。DS3882使用最少的外围元件为单灯管或双灯管结构提供独立控制，多片DS3882可级联工作，以支持多于两个灯管的应用。利用I²C通信软件进行初始化设置，可以实现对DS3882的控制。如果不希望用软件控制，也可以通过引脚设置实现DS3882的许多功能。
应用
- 仪表盘
- 航海及飞行设备的LCD
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
