DS28E04100: 4096位、可寻址、1-Wire EEPROM，带有PIO Data Sheet (Rev. 0)3/2/2005PDF708K
概览
优势和特点
- 4096位EEPROM存储器，划分成16页，每页256位
- 7个地址输入，用于配置物理地置
- 两个通用PIO引脚，具有脉冲产生功能
- 独立的存储器页面可永久写保护或进入OTP EPROM仿真模式(写入0)
- 采用1-Wire协议，通过单线数字信号，以15.3kbps或111kbps速率与主机通信
- 寄生或VCC供电
- 基于PIO状态或PIO状态变化的的条件搜索
- 有噪声时，通过切换点滞回和滤波优化性能
- 2.8V至5.25V宽电压范围，-40°C至+85°C温度范围进行读写操作
- 16引脚，150mil SO封装
产品详情

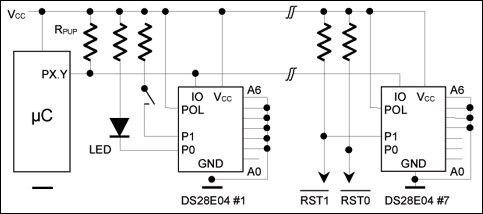

DS28E04-100是具有7个地址输入的4096位，1-Wire® EEPROM芯片。地址输入直接映射到1-Wire 64位器件ID号上，使主机系统能够在多器件1-Wire网络环境中直接识别出DS28E04-100的物理地置和功能。4096位EEPROM阵列配置为16页，每页32字节，另外还有用来进行写操作的32字节暂存器。EEPROM存储器页可单独进行写保护或置为EPROM仿真模式，此时每一位只能由1变为0。除存储器外，DS28E04-100还具有两个通用I/O端口，可用于输入或产生电平和/或脉冲输出。状态变化寄存器还用于指示端口状态变化。DS28E04-100通过单触点1-Wire总线进行通信。通信符合标准的Dallas Semiconductor 1-Wire协议。
应用
- 接入产品、光网络单元和PBX
- 配件/PCB识别
- null
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
