DS2726

过期

5节至10节Li+电池保护器，提供电池均衡

业内首款完备的5至10节电池保护器，提供电池之间的均衡

数据手册 (Rev. 3) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可为5节至10节Li+电池组提供完全保护
  • 引脚可编程，适合5至10节电池
  • 内部电池均衡电路，旁路电流高达300mA
  • 引脚可编程VOV门限
  • 引脚可编程电池均衡电压
  • 过放电电流及短路电流可由外部电阻设置
  • 过放电电流及短路电流超时延迟由外部电容设置
  • 低功耗：60µA (典型值)
  • 低关断功耗：5µA (典型值)
  • 7mm x 7mm、32引脚TQFN无铅封装

DS2726可为5至10节锂离子(Li+)电池组提供完备的充电和放电保护。保护电路分别监测各节电池电压，以检测是否处于过压和欠压状态。用户可通过外部电阻设置限流门限，以保护器件免受过放电电流和短路电流的损坏。采用高边P沟道保护FET，由片上10V FET驱动器驱动。电池均衡电路确保所有电池均衡充电。

应用

  • 电动自行车
  • 家用产品
  • 电动工具
DS2726
5节至10节Li+电池保护器，提供电池均衡

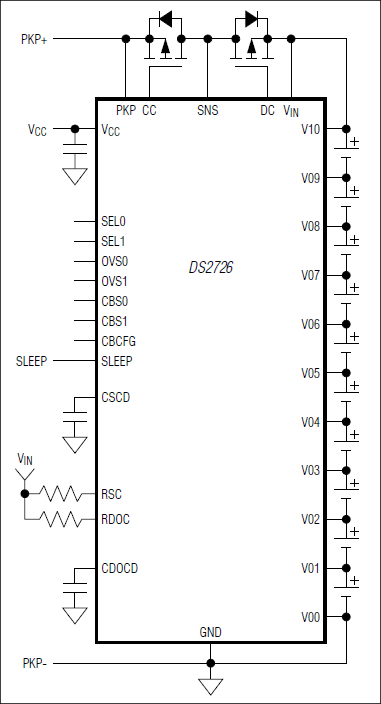

DS2726：简化典型应用电路
