DS26556

过期

4端口单元/分组T1/E1/J1收发器

具有4端口信元/分组交换的T1/E1/J1单芯片收发器

Viewing:

概述

四路独立、全功能T1/E1/J1收发器
UTOPIA 2和3信元接口
POS-PHY 2和3分组接口
TDM背板支持1.544MHz至16.384MHz的TDM总线速率
告警探测和插入
可映射至各个端口的全功能BERT
AMI、B8ZS、HDB3、NRZ线路编码
发送同步器
BOC消息控制器(T1)
每个成帧器一个HDLC控制器
性能监控计数器
RAI-CI和AIS-CI支持
内部时钟发生器(CLAD)提供16.384MHz, 8.192MHz, 4.096MHz或2.048MHz时钟
JTAG测试端口
3.3V单电源供电，5V输入容限
17mm x 17mm、256引脚BGA (1.00mm间距)封装

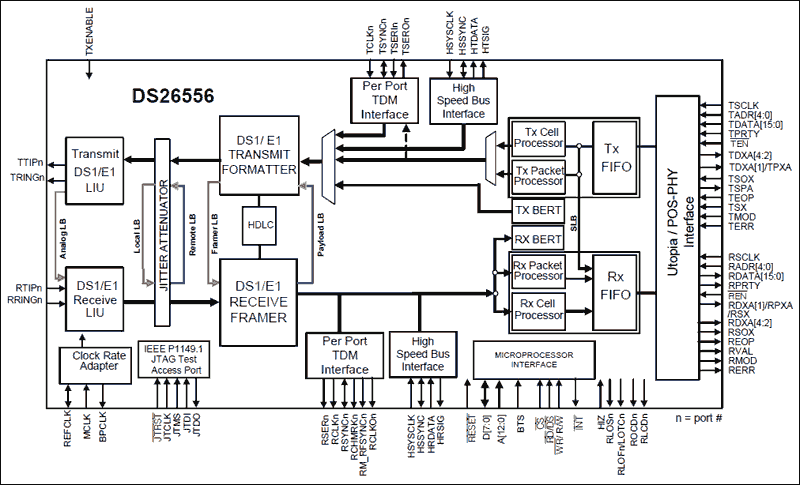

DS26556是4端口、软件可选择的T1、E1或J1收发器，具有信元/分组/TDM接口。它由四路成帧器/格式化电路 + LIU和UTOPIA (信元)、POS-PHY™ (分组)及TDM背板接口组成。每路成帧器带有一个HDLC控制器，可以映射到任何DS0或FDL (T1)/Sa (E1)位。DS26556还为每个端口提供了完备的BERT电路，内部时钟适配器对于建立同步、高频背板定时非常有用。DS26556通过8位并口控制，设置为非复用的Intel或Motorola工作模式。

应用
