DS2196

T1、双路、成帧器LIU

更多 showmore-icon

产品详情
特性
  • 在一个小型封装内包括两个全功能的成帧器和一个短程/远程线路接口单元(LIU)
  • 基于Dallas Semiconductor的单片收发器系列
  • 两个带64字节缓冲器的HDLC控制器,可用于FDL或DS0通道
  • 遵循ANSI T1.403-1998支持NPRM和SPRM

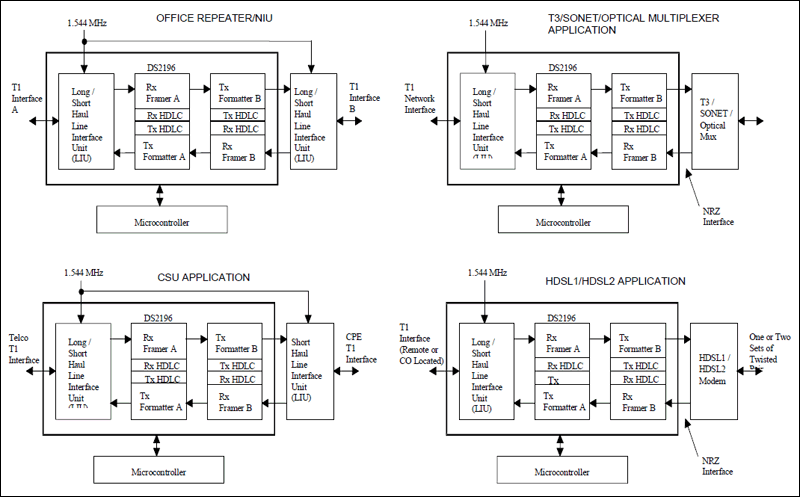

  • 可与一个短程/远程LIU或HDSL调制解调芯片组结合,构成一个低成本的办公室转发器/NIU/CSU,或是具有增强的监视与数据链路控制功能的HDSL1/HDSL2终端单元
  • 支持分数型T1
  • 可以完成从D4到ESF以及从ESF到D4帧转换
  • 32位或128位无晶振抖动抑制器
  • 可以产生和检测重复性带内模式,长度1到8位或16位
  • 检测并产生RAI-CI和AIS-CI
  • 产生DS1空闲编码
  • 片上可编程BERT发生器和检测器
  • 所有关键信号均被送到引脚,以便支持大量硬件的配置
  • 支持NRZ和双极性接口
  • 可以在F位位置上和BERT接口数据通道上产生误码
  • 8位并行控制端口,可以直接用于复用或非复用总线中(Intel或Motorola模式)
  • IEEE 1149.1 JTAG边界扫描
  • 3.3V供电,容许5V输入和输出
  • 100引脚LQFP (14mm×14mm)封装
更多细节
show more Icon

DS2196 T1双成帧器LIU是为T1传送设备设计的。DS2196将两个优化的成帧器与线路接口单元结合在一起。这种结合使DS2196用户可以在接收和发送通道提取与插入设备数据链路(FDL)信息,收集线路性能数据,以及实施基本的信道调节与维护。DS2196包含所有必要的功能,用来连接不论是DS1远程或是DSX-1短程的T1线路。时钟恢复电路可以自动调节,以适应从0英尺至6000英尺以上长度的T1线路。该器件可以提供-7.5dB,-15dB和-22.5dB的DSX-1或CSU线路补偿。片上抖动抑制器(32位或128位可选)可用于发送或接收数据通道。成帧器锁定帧与复帧的边界,并监视数据流中的告警信息。该器件包含一组内部寄存器,用户可以访问并通过这些寄存器来控制该器件的工作模式。通过并行控制端口的快速访问允许单个控制器处理多条T1线路。该器件完全满足所有最新的T1规范。
