DS21372

3.3V、位误码率测试器(BERT)

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • Generates/detects digital bit patterns for analyzing, evaluating, and troubleshooting digital communications systems
  • Operates at speeds from DC to 20MHz
  • Programmable polynomial length and feedback taps for generation of any other pseudorandom pattern up to 32 bits in length including: 26-1, 29-1, 211-1, 215-1, 220-1, 223-1, and 232-1
  • Programmable user-defined pattern and length for generation of any repetitive pattern up to 32 bits in length
  • Large 32-bit error count and bit count registers
  • Software-programmable bit-error insertion
  • Fully independent transmit and receive sections
  • 8-bit parallel control port
  • Detects test patterns with bit error rates up to 10-2
DS21372
3.3V、位误码率测试器(BERT)

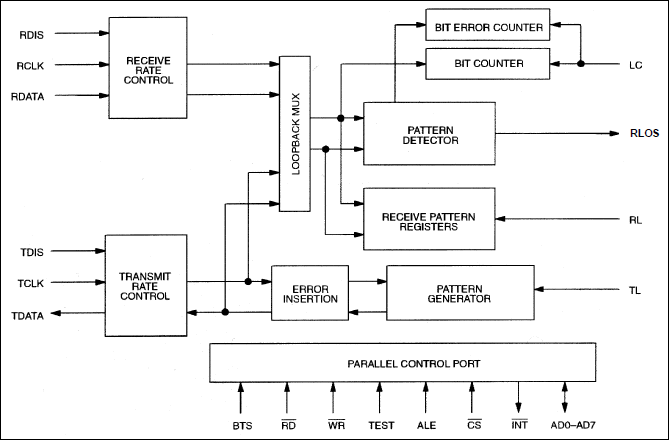

DS21372:功能原理框图
