DS1842A: 76V、APD偏置输出级，提供电流监测 Data Sheet (Rev. 0)2/24/2010PDF575K
概览
优势和特点
- 高达76V的升压电压
- 开关FET
- 电流监测器具有1µA至2mA宽电流监测范围、50ns快速时间常数以及10:1和5:1电流比
- 2mA电流钳位，带外部关断功能
- 精确电压反馈
- 多种外部滤波选项
- 带裸焊盘的3mm x 3mm、14引脚TDFN封装
产品详情

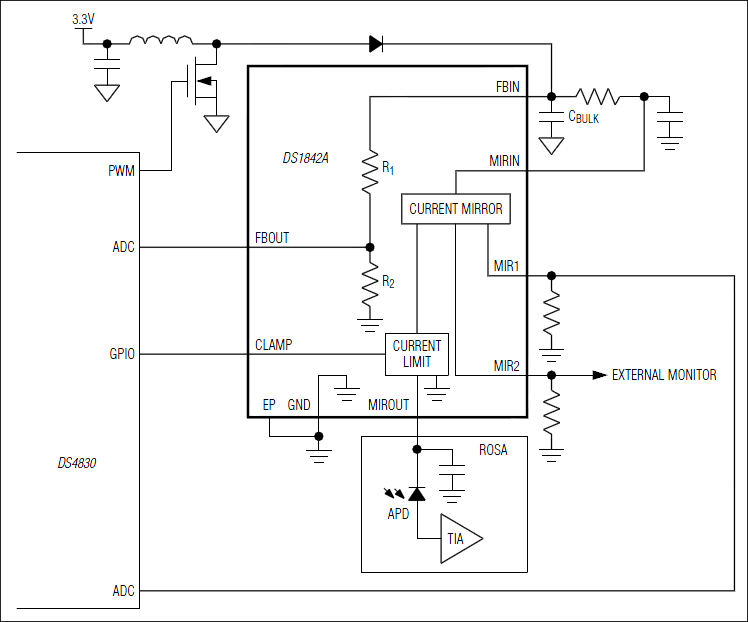

DS1842A集成了雪崩光电二极管(APD)偏置和监测应用所需的分立高压元件。开关FET和精密分压网络配合外部DC-DC控制器，可构成升压型DC-DC转换器。电流钳位功能限制通过APD的电流，且带有外部关断功能。所提供的精密分压网络用于精确控制APD偏置电压。该器件还具有双电流镜，用于监测APD电流。
应用
- APD偏置
- GPON ONU和OLT
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
