概览
优势和特点
- 低功耗：VS = 3.3 V（典型值）时，测量模式下低至57 μA，待机模式下低至0.1 μA
- 功耗随带宽自动按比例变化
- 用户可选的分辨率
- 10位固定分辨率
- 全分辨率，分辨率随g范围提高，±12 g时高达13位（在所有g范围内保持2.9 mg/LSB的比例系数）
- 嵌入式FIFO技术可充分减少主机处理器的负荷
- 电源和I/O电压范围：2.0 V至3.6 V
- 内置运动检测功能可进行运动/非运动监控
- SPI（3线式和4线式）和I2C数字接口
- 灵活的中断模式，可映射到任一中断引脚
- 通过串行命令可选测量范围
- 通过串行命令可选带宽
- 宽温度范围（−40°C至+105℃）
- 抗冲击能力：10,000 g
- 无铅/符合RoHS标准
- 小而薄：5 mm × 5 mm × 1.45 mm LFCSP封装
- 通过汽车应用认证
产品详情
ADXL312是一款小巧纤薄的低功耗三轴加速度计，可以对高达±12 g的加速度进行高分辨率（13位）测量。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或者I2C数字接口访问。
ADXL312适合汽车报警或“黑匣子”应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。该器件具有高分辨率（2.9 mg/LSB），能够分辨小到0.25°的倾角变化。内置FIFO有利于使用过采样技术，将倾角分辨率提升至0.05°。
该器件提供多种特殊检测功能。活动和非活动检测功能检测有无运动发生，以及任意轴上的加速度是否超过用户设置的限值。这些功能可以映射到中断输出引脚。集成的32级FIFO可用来存储数据，最大程度地减少主机处理器的干预。
低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。
ADXL312采用5 mm × 5 mm × 1.45 mm、32引脚小型超薄LFCSP封装。
应用
- 汽车报警
- 上坡起步辅助系统(HSA)
- 电子刹车制动
- 数据记录仪（黑匣子）
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

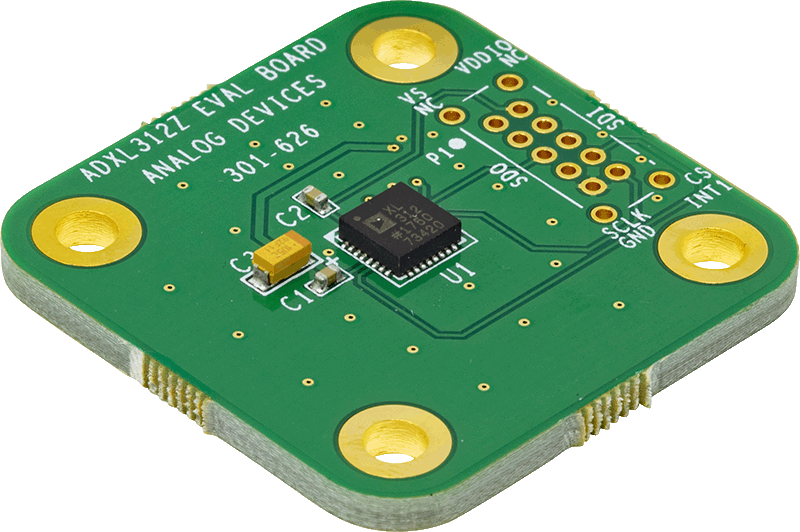

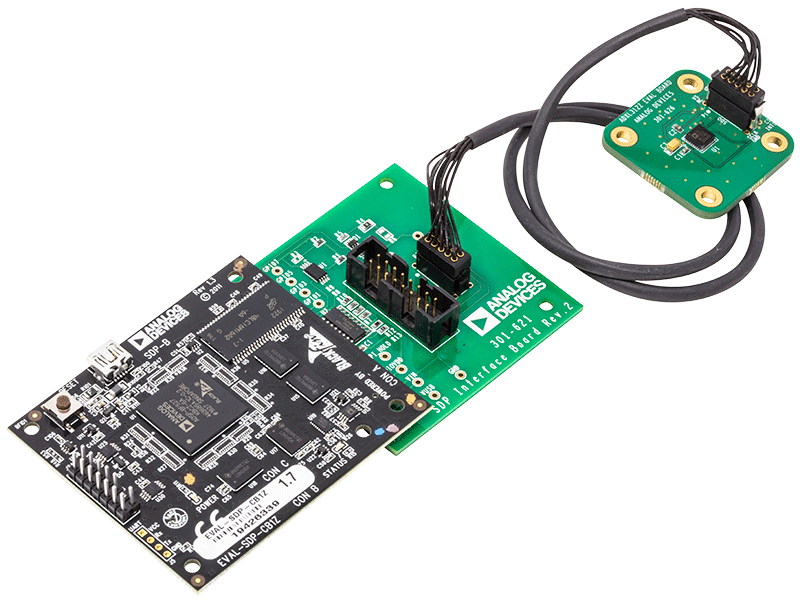

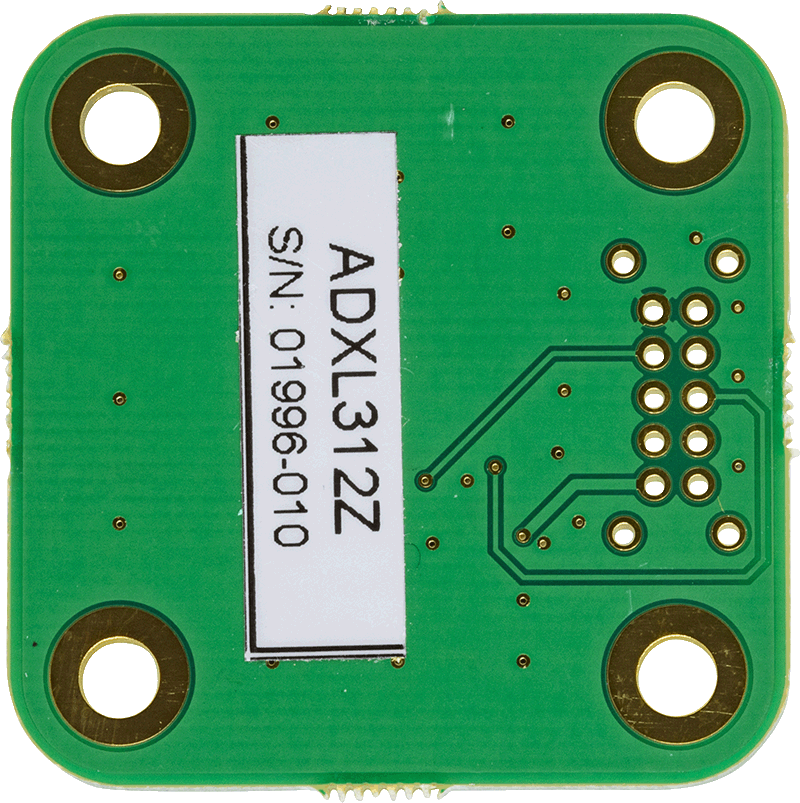

评估套件 (2)
