概览
优势和特点
- 在单芯片IC上实现高性能双轴加速度计
- 5 mm × 5 mm × 2 mm LCC封装
- 分辨率：1 mg (60 Hz)
- 低功耗：700 µA（典型值，VS = 5 V）
- 高零g偏置稳定性
- 高灵敏度精度
- 温度范围：–40°C至+125°C
- X轴和Y轴对齐精度：0.1°（典型值）
- 利用单个电容调整带宽
- 单电源供电
- 抗冲击能力：3500 g
- 符合RoHS标准
- 与锡/铅和无铅焊接工艺兼容
产品详情
ADXL203是一款高精度、低功耗、完整的双轴加速度计，提供经过信号调理的电压输出，所有功能均集成于一个单芯片IC中。ADXL203的满量程加速度测量范围为±1.7 g、±5 g或±18 g。ADXL203既可以测量动态加速度（例如振动），也可以测量静态加速度（例如重力）。
典型本底噪声为110 µg/√Hz，因而在倾斜检测应用中，可以利用窄带宽(<60 Hz)解析1 mg（0.06°倾斜）以下的信号。
用户使用XOUT 和 YOUT引脚上的电容CX和CY 选择该加速度计的带宽。根据应用需要，可以选择0.5 Hz至2.5 kHz范围内的带宽。
ADXL203提供5 mm × 5 mm × 2 mm、8引脚陶瓷LCC封装。
应用
- 平台稳定/调平
- 导航
- 警报器和运动检测器
- 高精度双轴倾斜检测
- 振动监测和补偿
- 滥用事件检测
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

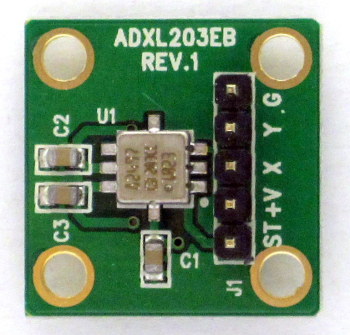

评估套件 (1)
参考资料
-
AN-1057: 使用加速度计进行倾斜检测2/14/2015
-
AN-378: 降低加速度计的平均功率 (Rev. .)11/8/2010PDF208 kB
-
AN-0989: 从ADXL202过渡到ADXL213或ADXL203 (Rev. 0)4/20/2010PDF76 kB
-
AN-652: 将LCC-8封装加速度计焊接到印刷电路板上时的考虑因素 (Rev. 0)12/30/2009PDF0
-
AN-688: iMEMS®;加速度计和陀螺仪的相位与频率响应 (Rev. 0)9/16/2004PDF191 kB
-
ADI民用无人机解决方案1/17/2018
-

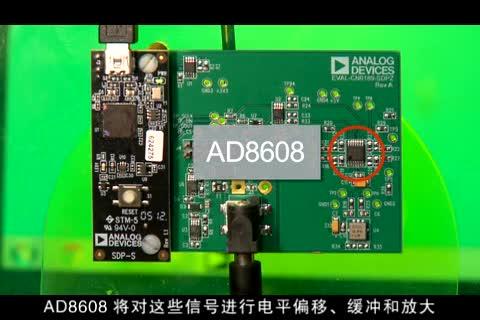

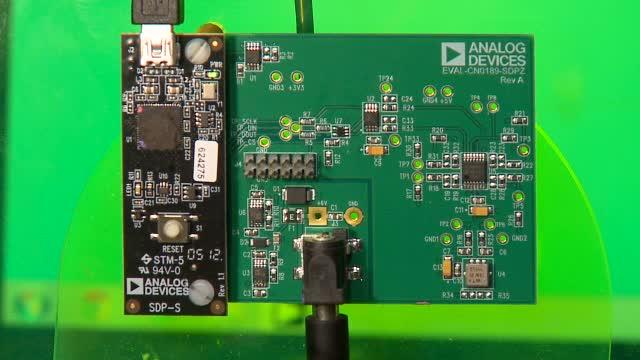

CN-0189：使用双轴加速度计进行倾斜测量4/11/2012PDF285 kB
-
一款基于MEM、精度为1°的倾斜检测解决方案11/28/2018 -
基于MEMS的惯性测量单元10/15/2018
-
通过应力和应变管理，实现出色的高精度倾斜/角度检测性能10/1/2020
-
加速度计—幻想与现实6/1/2009 模拟对话
-
Using Dual-Axis Accelerometers to Protect Hard Disk Drives11/1/2005 模拟对话
参考电路 (1)
