AD7887是一款高速、低功耗、12位模数转换器（ADC），采用2.7 V至5.25 V单电源供电，吞吐量可达125 kSPS。通过输入采样保持功能可在500 ns内采集一个信号，并采用单端采样方案。AD7887的输出编码为直接二进制式，能够转换最高2.5 MHz的全功率信号。通过片内控制寄存器可将AD7887配置为单通道或双通道工作模式。在默认的单通道模式下，AD7887可作为只读ADC工作。以单通道模式工作时，存在一个模拟输入（AIN0），并且AIN1/V REF引脚用作V REF功能。通过此V REF引脚，用户可使用内部的2.5 V基准电压，或者将外部基准电压加载至此V REF引脚，为器件提供基准电压。外部基准电压的范围为2.5 V至V DD，AIN0上的模拟输入范围为0至V REF。
以双通道模式工作时，AIN1/VREF引脚用作AIN1功能，以便提供第二个模拟输入通道。这种情况下，器件的基准电压通过VDD引脚提供，因此，AIN0和AIN1上的模拟输入范围均为0至VDD。
CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为2 mW，省电模式下为3 µW。该器件提供8引脚、0.15英寸宽窄体SOIC和8引脚MSOP两种封装。
产品聚焦
- 最小的12位单/双通道ADC；8引脚MSOP封装。
- 功耗最低的12位单/双通道ADC。
- 灵活的功耗管理选项，包括转换后自动关断功能。
- 只读ADC功能。
- 模拟输入范围：0 V至VREF。
- （SPI®/QSPI™/MICROWIRE™/DSP兼容）。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

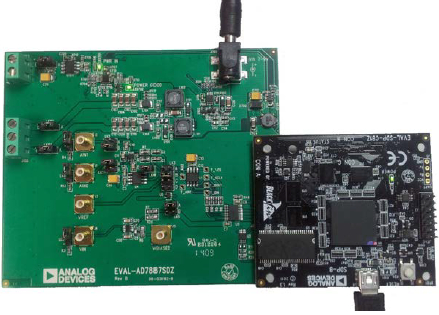

评估套件 (1)
