概览

优势和特点

  • AD7887的全功能评估板
  • 板上电源
  • 独立工作能力
  • 兼容系统演示平台(SDP) (EVAL-SDP-CB1Z)
  • PC软件用于控制和数据分析(从产品页面下载)

产品详情

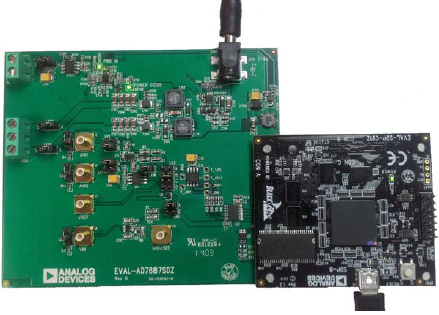

EVAL-AD7887SDZ是一款全功能评估板,专为轻松评估AD7887模数转换器(ADC)的全部特性而设计。 可通过SDP连接器控制评估板(J20)。 SDP板(EVAL-SDP-CB1Z)允许通过PC的USB端口并使用软件来控制评估板;评估板软件可从EVAL-AD7887SDZ产品页面下载。

EVAL-AD7887SDZ软件提供波形图和直方图形式的动态性能分析以及FFT分析,以便评估ADC性能。

板载元件包括: AD8033和AD8034 FastFET高速精密轨到轨运算放大器、ADP3303高精度、200 mA低压差线性调节器和AD780 2.5 V/3.0 V超高精度带隙基准电压源。

在线资源
  • 文档要求
  • AD7887数据手册
  • EVAL-AD7887SDZ用户指南
  • 软件要求
  • EVAL-AD7887SDZ评估软件
  • 设计和集成文件
  • 原理图、布局文件、物料清单

评估套件内容
  • EVAL-AD7887SDZ评估板
  • AD7887的评估软件CD
  • 主电源适配器
  • 螺丝/螺母套件

软件

评估软件

ZIP
313.79 M
AD7887 Evaluation Software
Included in the EVAL-AD7887CB evaluation board package is a software for controlling and evaluating the performance of the AD7887 when it is operated with the EVALUATION BOARD CONTROLLER. The EVAL-AD7887CB Demonstration/Evaluation Software runs under Windows 95, 98, 2000 & NT. The user interface on the PC is via a dedicated program written especially for the EVAL-AD7887.
