ADV7619: Dual Port, Xpressview, 3 GHz HDMI Receiver Data Sheet (Rev. D)2/23/2011PDF79 kB
概览
优势和特点
- 支持高清多媒体接口(HDMI) 1.4A功能
- 支持所有强制性和附加3D视频格式
- 扩展的色度，包括sYCC601、Adobe RGB、Adobe YCC 601、xvYCC扩展颜色范围
- 兼容CEC 1.4
- HDMI 3 GHz接收器
- TMDS时钟频率：297 MHz（最大值）
- 支持4k × 2k分辨率
- HDMI端口支持Xpressview快速切换
- 音频支持
- 音频支持包括高比特率(HBR)和直接数字流(DSD)
- 支持SPDIF（兼容IEC 60958）数字音频
- 一般特性
- 提供两个中断输出的中断控制器
- 标准识别(STDI)电路
- 高度灵活的 48 位像素输出接口
- 欲了解更多特性，请参考数据手册
产品详情
ADV7619是一款高质量、双输入、单输出(2:1)多路复用高清多媒体接口(HDMI®)接收器。ADV7619是一款高质量、双输入、单输出(2:1)多路复用高清多媒体接口(HDMI®)接收器。该器件提供专业级（无HDCP密钥）和商用级（有HDCP密钥）两种版本，工作温度范围为0℃至70℃。ADV7619内置双路输入HDMI兼容型接收器，支持HDMI 1.4a规范规定的所有强制性3D电视格式、最高达1080p 36位深色/2160p 8位的高清电视格式和最高达4k × 2k（3840 x 2160、30 Hz）的显示分辨率。它集成一个HDMI CEC控制器，支持能力发现和控制(CDC)特性。
ADV7619的两个输入HDMI端口均具有Xpressview™快速切换功能。Xpressview技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，两个HDMI输入端口可在不到1秒的时间内快速完成切换。
各HDMI端口具有专用的5 V检测和热插拔（Hot Plug™）置位引脚。该HDMI接收器还包括一个集成的可编程均衡器，用于确保该接口在长电缆条件下具有鲁棒的工作性能。
ADV7619具有一个灵活的音频输出端口，用于输出从HDMI流提取的音频数据。它支持多种HDMI音频格式，包括SACD（通过DSD）和HBR等。
HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来音频噪声。此外，可以将ADV7619设置为输出TDM I2S，以便提供四个多路复用的I2S通道。
ADV7619内置一个主分量处理器(CP)，用于处理来自HDMI接收器的视频信号（最高可达1080p 36位深色）。它提供的功能包括：对比度、亮度和饱和度调整，STDI检测模块，自由运行，以及同步对准控制等。
对于像素时钟高于170 MHz的视频格式，HDMI接收器上接收到的视频信号直接输出到像素端口输出。为了支持这些更高分辨率所需的更高带宽，像素总线上的输出由两条以最高150 MHz时钟工作的24位总线组成：一条总线包含偶数像素，另一条总线包含奇数像素。两条总线相结合时，允许以高达300 MHz的像素时钟传输视频数据。这种模式下，4:4:4 RGB 8位和4:2:2 12位均受支持。

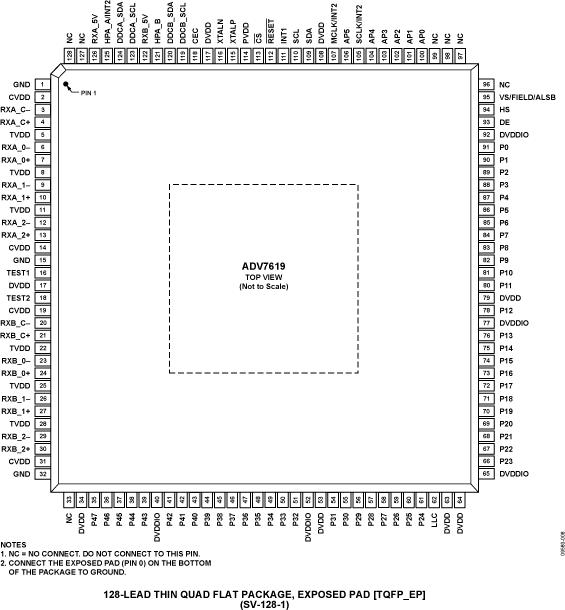

ADV7619采用先进的CMOS工艺制造，提供128引脚、14 mm × 14 mm TQFP_EP表贴封装，符合RoHS标准；额定温度范围为0°C至70°C。
应用
- 投影仪
- 视频会议
- 高清电视
- AVR、HTiB
- Soundbar
- 视频开关
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
