ADV3221

800 MHz、4:1模拟多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 提供中文数据手册
  • 出色的交流性能
    带宽:- 3 dB
    800 MHz(200 mV p-p)
    750 MHz(2 V p-p)
    压摆率:2400 V/μs
  • 低功耗:75 mW,VS = ±5 V
  • 出色的视频性能
    0.1 dB增益平坦度:100 MHz
    差分增益误差:0.02%
    差分相位误差:0.02°
    (RL = 150 Ω)
  • ADV3221是HA4344的引脚升级版本
  • 增益 := +1 (ADV3221)或
    +2 (ADV3222)
  • 所有不利串扰低:
    −85 dB(5 MHz);−58 dB(100 MHz)
  • 锁存控制线路实现同步切换
  • 利用高阻抗输出禁用功能,多个器件可以相连,且不会向输出总线提供负载
  • 16引脚SOIC
更多细节
show more Icon

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。其−3 dB信号带宽大于800 MHz,通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB,隔离性能为-67 dB (100 MHz),因而适合许多高速应用。驱动75 Ω 后部端接负载时,差分增益误差低于0.02%,差分相位误差小于0.02,0.1 dB平坦度超过100 MHz,是各类信号开关的理想选择。

ADV3221/ADV3222含有一个输出缓冲,可将其置于高阻抗状态。这样可以将多个输出相互连接起来,实现级联信号级,而无需关断通道为输出总线提供负载。ADV3221的增益为+1,ADV3222的增益为+2;两种器件均采用±5 V电源供电,仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线路实现,可在多ADV3221/ADV3222环境中实现同步更新。

ADV3221/ADV3222采用16引脚SOIC封装,工作温度范围为-40°C至+85°C扩展工业温度范围。

应用

  • 路由高速信号,包括:
    视频(NTSC、PAL、S、SECAM、YUV、RGB)
    压缩视频(MPEG、小波)
    3级数字视频(HDB3)
    数据通信
    电信

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADV3221ARZ
  • HTML
  • HTML
ADV3221ARZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

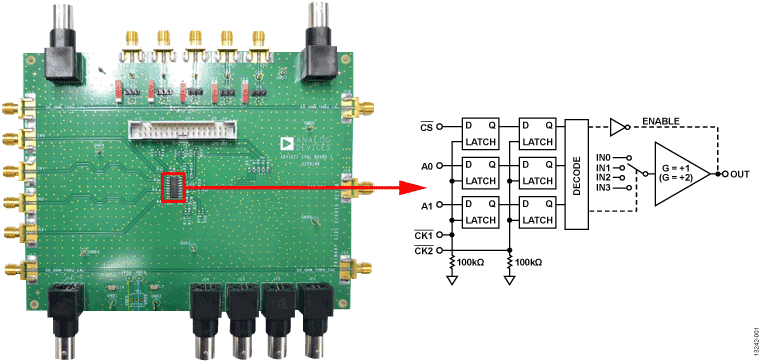

EVAL-ADV3221

ADV3221 评估板

zoom

EVAL-ADV3221

ADV3221 评估板

ADV3221 评估板

特性和优点

  • ADV3221/ADV3222的全功能评估板
  • 提供50 Ω和75 Ω端接的单电路板
  • 工作电压:±5 V

产品详情

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。 其−3 dB信号带宽大于800 MHz,通道切换的1%建立时间少于20 ns。 两款器件的串扰性能均低于-58 dB,隔离性能为-67 dB (100 MHz),因而适合许多高速应用。 驱动75 Ω后部端接负载时,差分增益误差低于0.02%,差分相位误差小于0.02°,0.1 dB增益平坦度超过100 MHz,使ADV3221和ADV3222成为各类信号开关的较优选择。


ADV3221/ADV3222含有一个输出缓冲,可将其置于高阻抗状态,以将多个输出相互连接起来,实现级联信号级,而无需关断通道为输出总线提供负载。ADV3221的增益为+1,ADV3222的增益为+2;两款器件均采用±5 V电源供电,仅消耗不到7.5 mA的空闲电流。 通道切换通过锁存控制线执行,因而可以在具有多个ADV3221/ADV3222器件的环境中实现同步更新。 ADV3221/ADV3222采用16引脚SOIC封装,工作温度范围为-40°C至+85°C扩展工业温度范围。


本用户指南提供配合ADV3221-EVALZ/ADV3222-EVALZ评估板使用的支持文档。 ADV3221/ADV3222数据手册提供更多信息,使用评估板时应同时参考用户指南与数据手册。
