ADV3220

800 MHz、2:1模拟多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 出色的交流性能
    -3 dB带宽
          800 MHz(200 mV p-p)
          730 MHz(2 V p-p)
    压摆率:2800 V/μs
  • 低功耗:75 mW,VS = ±5 V
  • 出色的视频性能
    >100 MHz,0.1 dB增益
          平坦度
    0.02%差分增益/
          0.02° 差分相位
          误差 (RL = 150 Ω)
  • 增益 = +1 (ADV3219)或增益 = +2 (ADV3220)
  • 低串扰:−82 dB(MHz);−60 dB(100 MHz)
  • 利用高阻抗输出禁用功能,多个器件可以相连,且不会向输出总线提供负载
  • 8引脚LFCSP
更多细节
show more Icon

ADV3219和ADV3220是高速、高压摆率、缓冲2:1模拟多路复用器。其−3 dB信号带宽大于800 MHz,通道切换的1%建立时间少于20 ns。两款器件的串扰性能均为-60 dB,隔离性能为-82 dB (100 MHz),因而适合许多高速应用。驱动75 Ω 后部端接负载时,差分增益低于0.02%,差分相位小于0.02°,0.1 dB平坦度超过100 MHz,是各类信号开关的理想选择。

ADV3219/ADV3220含有一个输出缓冲,可将其置于高阻抗状态,以将多个输出相互连接起来,实现级联信号级,而无需“关断”通道为输出总线提供负载。ADV3219的增益为+1,ADV3220的增益为+2;两款器件均采用±5 V电源供电,仅消耗不到7.5 mA的空闲电流。

ADV3219/ADV3220采用8引脚LFCSP封装,额定温度范围为−40°C至+85°C扩展工业温度范围。

应用

  • 高速信号路由,包括:
       视频(NTSC、PAL、S、SECAM、YUV、RGB)
       压缩视频(MPEG、小波)
       3级数字视频(HDB3)
  • 数据通信
  • 电信

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADV3220ACPZ
  • HTML
  • HTML
ADV3220ACPZ-R7
  • HTML
  • HTML
ADV3220ACPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 21, 2016

- 16_0229

Assembly Transfer of Select LFCSP Products to ASE Korea

4月 28, 2014

- 13_0224

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 21, 2016

- 16_0229

arrow down

Assembly Transfer of Select LFCSP Products to ASE Korea

4月 28, 2014

- 13_0224

arrow down

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADV3220

ADV3220 评估板

zoom

EVAL-ADV3220

ADV3220 评估板

ADV3220 评估板

特性和优点

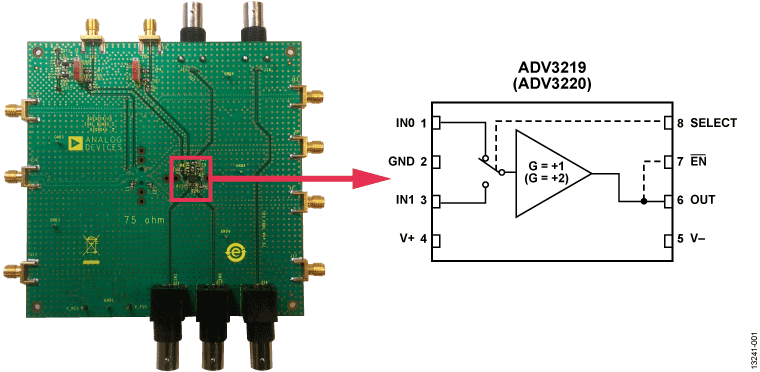

  • ADV3219/ADV3220的全功能评估板
