ADTR1104

推荐用于新设计

8GHz 至 12GHz，9W，前端集成电路

数据手册 (Rev. Sp0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 工作频率范围为 8.0GHz 至 12GHz
  • 8.5GHz 至 10.5GHz 频段的典型发射状态 POUT 功率为 39.5dBm
  • 在 8.5GHz 至 10.5GHz 频段，典型发射状态下小信号增益为 35dB。
  • 8.0GHz 至 10.5GHz 时典型接收状态小信号增益为 23dB
  • 耦合功率放大器输出用于功率检测
  • 发射路径上集成 RF 功率检波器
  • 接收路径上的集成限幅器

ADTR1104 是一款紧凑型 8.0GHz 至 12GHz 前端 IC，带有集成功率放大器、低噪声放大器 (LNA) 和反射式 SPDT 开关。这些集成功能使该套件成为相控阵天线和雷达应用的理想选择。前端 IC 在 8.5GHz 至 10.5GHz 的发射状态下，典型输出功率 (POUT) 为 39.5dBm，典型小信号增益为 35dB；ADTR1104 在 8.0GHz 至 10.5GHz 的接收状态下，典型小信号增益为 23dB。该套件具有定向耦合器以及用于功率检测的模拟电压输出。此外，ADTR1104 还包含一个集成限幅器，用于限制 LNA 的功率。RF 输入和输出 (I/O) 内部匹配至 50Ω。

有关 ADTR1104 的更多信息，请联系 TR.Modules@analog.com。
ADTR1104
8GHz 至 12GHz，9W，前端集成电路

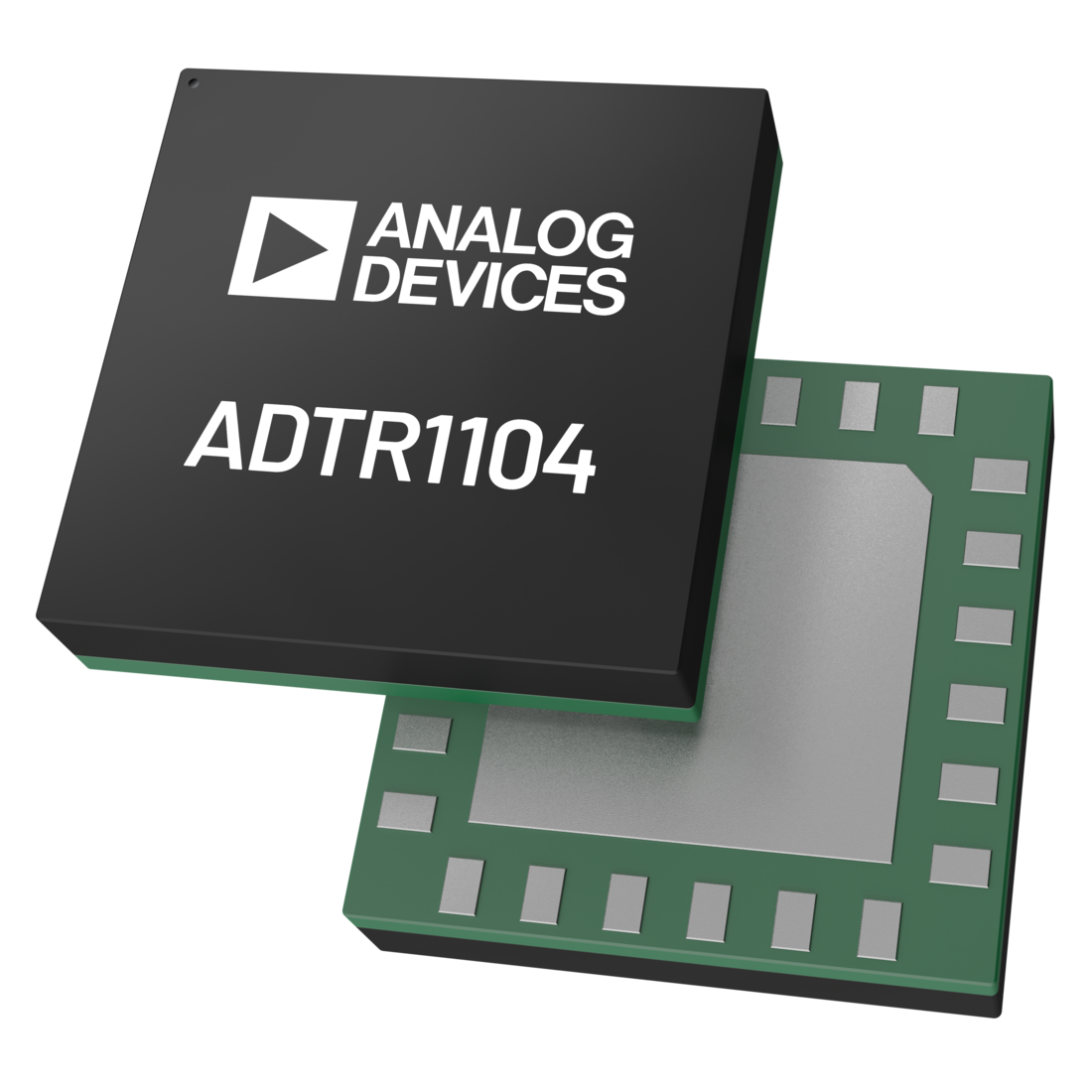

ADTR1104 Functional Block Diagram ADTR1104 Chip Illustration
