概览

优势和特点

  • 宽带、双通道、有源下变频混频器
  • 低失真、快速建立、IF DGA
  • RF输入频率范围:690 MHz至3.8 GHz
  • RF输入端的可编程巴伦
  • 差分和单端LO输入模式
  • 差分IF输出阻抗:100 Ω
  • 可通过三线式串行端口接口(SPI)进行编程
  • 对于RF=1950 MHz、IF=281 MHz、高线性度模式:
    • 电压转换增益,包括IF滤波器损耗:−5至+26.5 dB
    • (更多详细信息,请参见数据手册)
  • 灵活的省电模式,针对低功耗操作
    • 通道使能后的上电时间:100 ns,典型值
  • 3.3 V单电源
    • 高线性度模式:440 mA
    • 低功耗模式:260 mA

产品详情

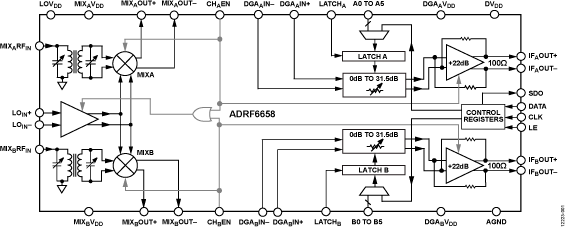

ADRF6658是一款高性能、低功耗、宽带、双通道无线电频率(RF)下变频器,集成中频(IF)数字控制放大器(DGA),适用于宽带、低失真基站无线电接收机。

双通道Rx混频器为双平衡吉尔伯特单元混频器,具有高线性度和出色的图像抑制能力。 两款混频器均可将50 Ω RF输入转换为开集宽带IF输出。 在混频器输入前,RF输入端的内部可调谐巴伦可抑制RF信号谐波并衰减带外信号,从而减少输入反射和带外干扰信号。 灵活的本振(LO)架构允许使用差分或单端LO信号。

双通道IF DGA基于ADL5201和ADL5202,固定差分输出阻抗为100 Ω。通过片内SPI,或支持闩锁功能的独立6位并行端口,可在31.5 dB范围内调节增益,步进为0.5 dB。 从混频器输入至IF放大器输出的各通道以及LC级间带通滤波器,可实现26.5 dB的最大电压转换增益。

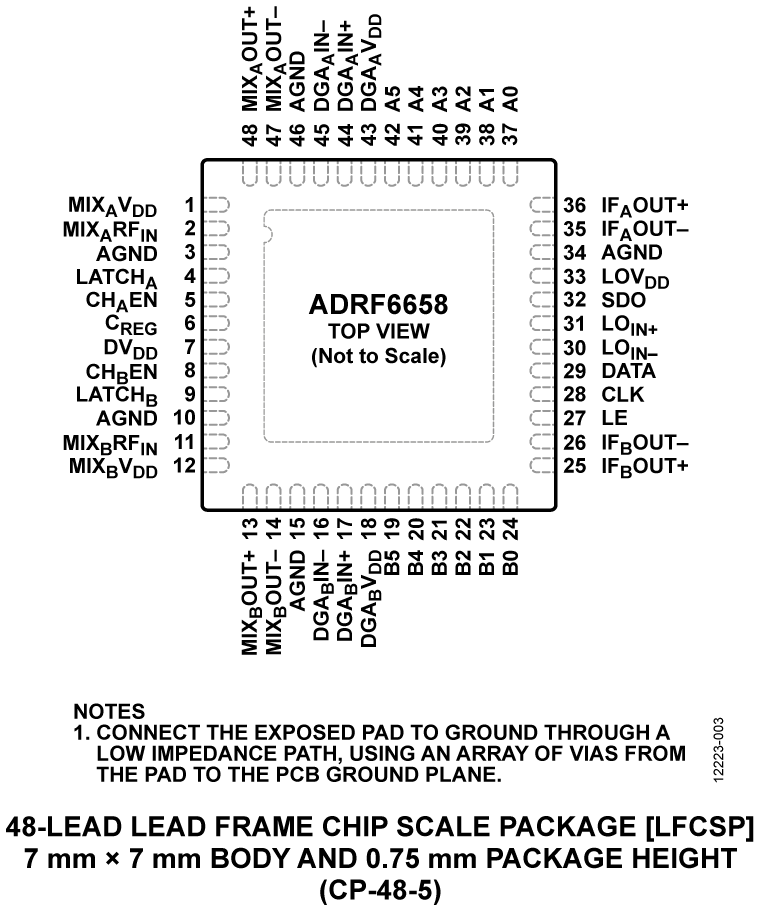

ADRF6658采用ADI公司的高速SiGe工艺制造,提供紧凑型7 mm × 7 mm、48引脚LFCSP封装,工作温度范围为−40°C至+105°C。

应用

  • 蜂窝基站和无线基础设施接收机(W-CDMA、TD-SCDMA、WiMAX、GSM、LTE、PCS、DCS、DECT)
  • 有源天线系统
  • PTP无线电链路下变频器
  • 无线局域网(LAN)和有线电视设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
