概览
优势和特点
- 超宽带频率范围:100 MHz 至 40 GHz
- 衰减范围:31.5 dB,步长为 0.5 dB
- 用于线焊和带状键合的焊盘
- 低插入损耗
- 1.7 dB 典型值,最高 18 GHz
- 2.2 dB 典型值,最高 26 GHz
- 3.2 dB 典型值,最高 40 GHz
- 衰减精度
- ±(0.2 + 2.0% 的衰减状态)通常高达 26 GHz
- ±(0.13 + 1.5% 的衰减状态)通常高达 35 GHz
- ±(0.30 + 1.5% 的衰减状态)通常高达 40 GHz
- 典型步进误差
- 0.12 dB 典型值,最高 26 GHz
- 0.30 dB 典型值,最高 35 GHz
- 0.60 dB 典型值,最高 40 GHz
- 高输入线性度
- P0.1dB 插入损耗状态:31 dBm(典型值)
- P0.1dB 其他衰减状态:28 dBm(典型值)
- IP3:50 dBm(典型值)
- 高 RF 功率处理能力
- 26 dBm 稳态平均值
- 31 dBm 稳态峰值
- 在相对相位中实现紧密分布
- 无低频杂散信号
- SPI 和并行模式控制,兼容 CMOS/LVTTL
- RF 幅度建立时间(0.1 dB 最终 RF 输出):250 ns
- 18 焊盘、3.171 毫米 x 1.616 毫米、载体上裸片 [CHIP]
产品详情

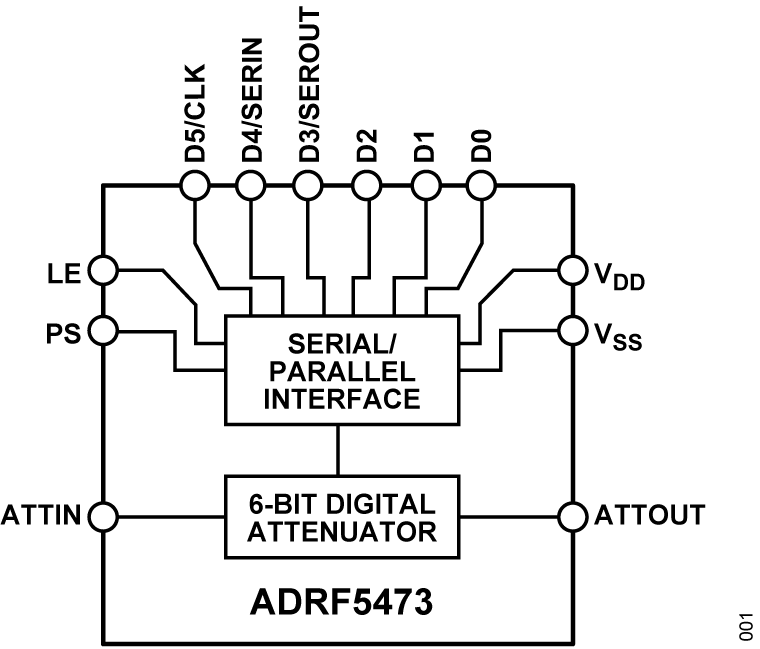

ADRF5473是一款具有31.5 dB衰减范围和0.5 dB步长的6位数字衰减器,采用连接在砷化镓(GaAs)载波衬底上的硅工艺制造。该衬底集成了芯片和引线装配焊盘,且器件底部经过金属化处理并接地。
该器件的工作频率范围为100 MHz至40 GHz,提供优于3.2 dB的插入损耗和出色的衰减精度。在所有状态下,ADRF5473具有26 dBm(平均值)和31 dBm(峰值)的RF输入功率处理能力。
ADRF5473需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5473设计用于匹配50 Ω的特征阻抗。
请注意,提及数据手册中多功能焊盘的单个功能时,只会提及与焊盘名称相关的部分。有关多功能焊盘的完整焊盘名称,请参见此节。
应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
