ADRF5345

高线性度硅SP4T开关,1.8 GHz至3.8 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 反射式设计
  • 低插入损耗
    • 0.35 dB 至 2.8 GHz(典型值)
    • 0.40 dB 至 3.8 GHz(典型值)
  • TCASE = 105°C 时具有高功率处理能力
    • 长期(>10 年)平均值
      • 连续波功率:39 dBm
      • 长期演进信号
        • 平均功率:39 dBm
        • 峰值功率:49 dBm
  • 高输入线性度,IP3:84 dBm(典型值)
  • ESD 额定值
    • HBM:2000 伏,2 级
    • CDM:1000 V,C3 级
  • 单电源运行,集成 NVG
  • 正控制,兼容 LVCMOS-/LVTTL
  • 4 毫米 x 4 毫米、22 端子 LGA 封装
更多细节
show more Icon

ADRF5345是一款高线性度、反射式、单刀四掷(SP4T)开关,采用硅工艺制造。

ADRF5345的工作频率范围为1.8 GHz至3.8 GHz,具有低于0.40 dB的典型插入损耗以及84 dBm的典型输入IP3。针对长期演进(LTE)信号,该器件具有39 dBm(连续波信号)、39 dBm(平均值)和49 dBm(峰值)的RF输入功率处理能力。

ADRF5345集成负电压发生器(NVG),可采用施加于VDD引脚的5 V (VDD)单正电源供电,同时消耗2 mA的电源电流。该器件利用低压互补金属氧化物半导体(LVCMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制。

ADRF5345采用符合RoHS标准的4 mm × 4 mm、22引脚、基板栅格阵列(LGA)封装,工作温度范围为−40°C至+105°C。

应用

  • 5G天线倾斜
  • 无线基础设施
  • 军事和高可靠性应用
  • 测试设备
  • 引脚二极管替代器件
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADRF5345BCCZN
    • HTML
    • HTML
    ADRF5345BCCZN-R7
    • HTML
    • HTML
    ADRF5345BCCZN-RL
    • HTML
    • HTML

    软件和型号相关生态系统

    评估套件 1

    reference details image

    EVAL-ADRF5345

    ADRF5345 高线性度硅 SP4T 开关的评估,1.8 GHz 至 3.8 GHz

    zoom

    EVAL-ADRF5345

    ADRF5345 高线性度硅 SP4T 开关的评估,1.8 GHz 至 3.8 GHz

    ADRF5345 高线性度硅 SP4T 开关的评估,1.8 GHz 至 3.8 GHz

    特性和优点

  • 适用于 ADRF5345 的功能完备的评估板。
  • 轻松连接到测试设备
  • 直通校准线
  • 产品详情

    ADRF5345 是一款利用硅工艺制造的高线性度、单刀四掷 (SP4T) 开关。

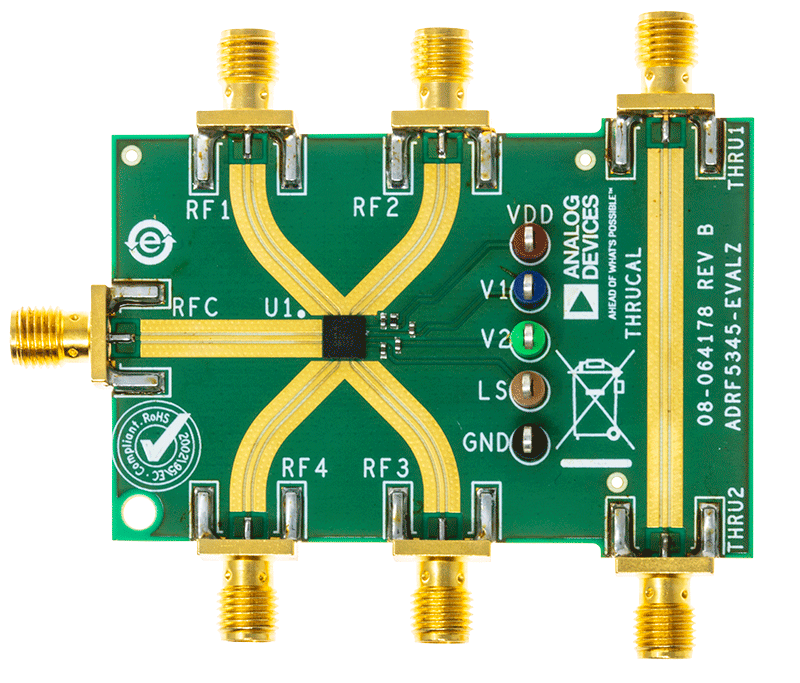

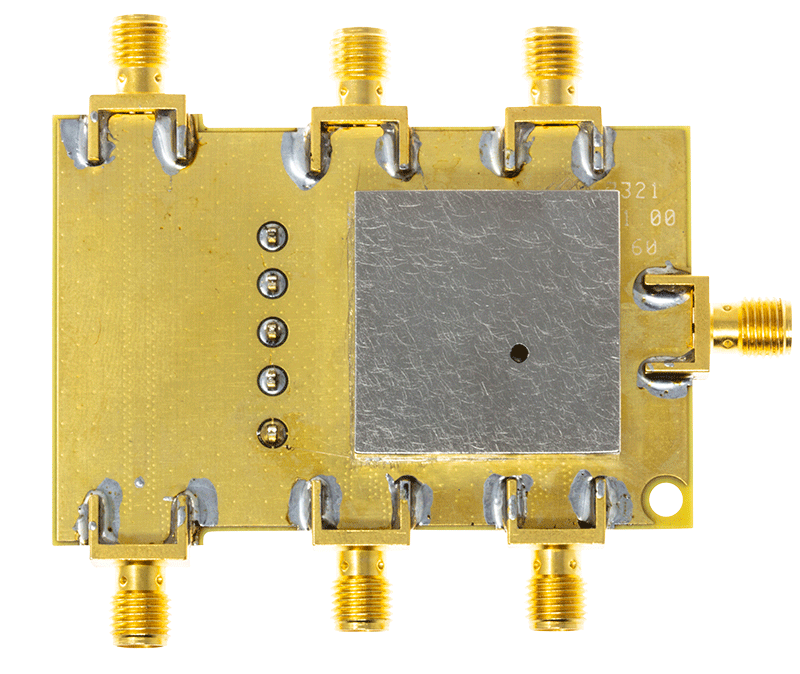

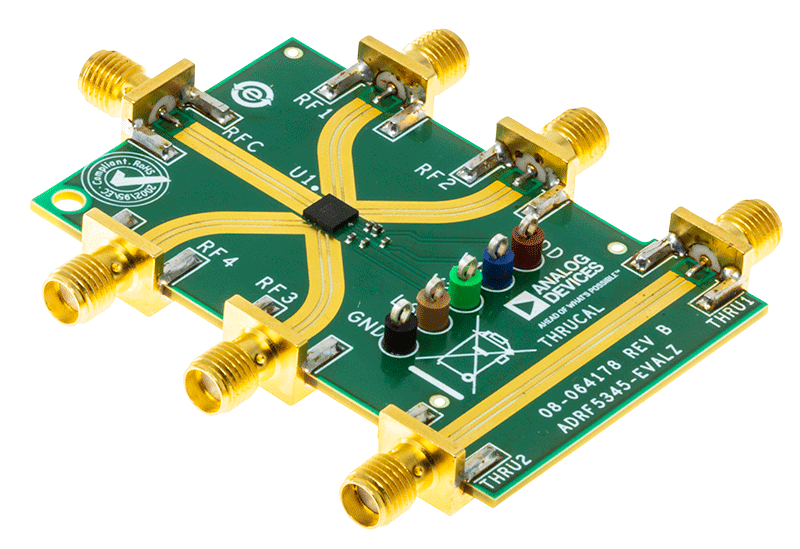

    该用户指南介绍了用于简单评估 ADRF5345 的特性和性能的 ADRF5345-EVALZ 评估板。用户指南中的图 1 显示了评估板的照片。

    ADRF5345 数据手册提供了 ADRF5345 的完整规格。使用 ADRF5345-EVALZ 时,应同时参阅 ADRF5345 数据手册和本用户指南。
