ADRF5300

推荐用于新设计

24 GHz 至 32 GHz 硅 SPDT 反射开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 反射式设计
  • 低插入损耗：1.1 dB
  • 高隔离度：38 dB
  • 高输入线性度
    • P0.1dB：37 dBm
    • IP3：65 dBm
  • RF建立时间（0.1 dB最终RF输出）：70 ns
  • 高RF功率处理
    • 28 dBm（平均值）
    • 36 dBm（峰值）
  • 3.3 V单电源供电
    • 内部负电压发生器
  • 符合RoHS标准的20引脚、3 mm × 3 mm LGA封装

ADRF5300 是一款利用硅工艺制造的反射式单刀四掷 (SPDT) 开关。

ADRF5300 专为 24GHz 至 32 GHz 的 5G 应用而开发。ADRF5300 套件具有 1.1dB 的低插入损耗、38 dB 的高隔离以及 28 dBm 平均值和 36dBm 峰值的射频 (RF) 输入功率处理能力。

ADRF5300 包含一个负电压发生器 (NVG)，由施加到 VDD 引脚的 3.3 V (VDD) 单一正电源供电。该套件采用互补金属氧化物半导体 (CMOS) 和低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。

ADRF5300 采用符合 RoHS 标准的 20 端子 3 mm x 3 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C的温度范围内工作。

应用

  • 工业扫描仪
  • 测试仪器仪表
  • 蜂窝基础设施：5G 毫米波
  • 军用射频、雷达和电子对抗措施 (ECM)
  • 微波射频和甚小孔径终端 (VSAT)
ADRF5300

24 GHz 至 32 GHz 硅 SPDT 反射开关

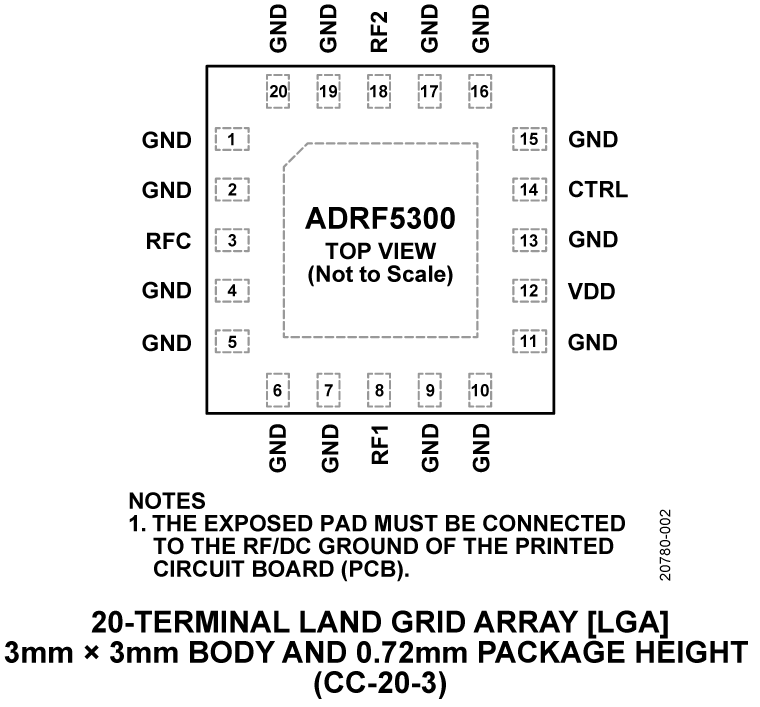

ADRF5300 Functional Block Diagram ADRF5300 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5300

评估 ADRF5300，硅、SPDT 交换芯片、反射型、24 GHz 至 32 GHz

立即购买 更多内容

特性和优点

  • 包含 ADRF5300 套件和外部组件
  • RF 连接器
  • 简单连接到测试设备
  • 板载直通校准线

产品详情

ADRF5300-EVALZ 旨在评估 ADRF5300 硅、SPDT、反射式交换芯片的特性和性能，该套件的频率范围为 24 GHz 至 32 GHz。ADRF5300-EVALZ（见图1）装有 2.4 mm Hirose 连接器。

有关 ADRF5300 的完整详细信息，请参阅 ADRF5300 数据手册，在使用 ADRF5300-EVALZ 时，必须同时参阅该数据手册和本用户指南。
EVAL-ADRF5300
评估 ADRF5300，硅、SPDT 交换芯片、反射型、24 GHz 至 32 GHz

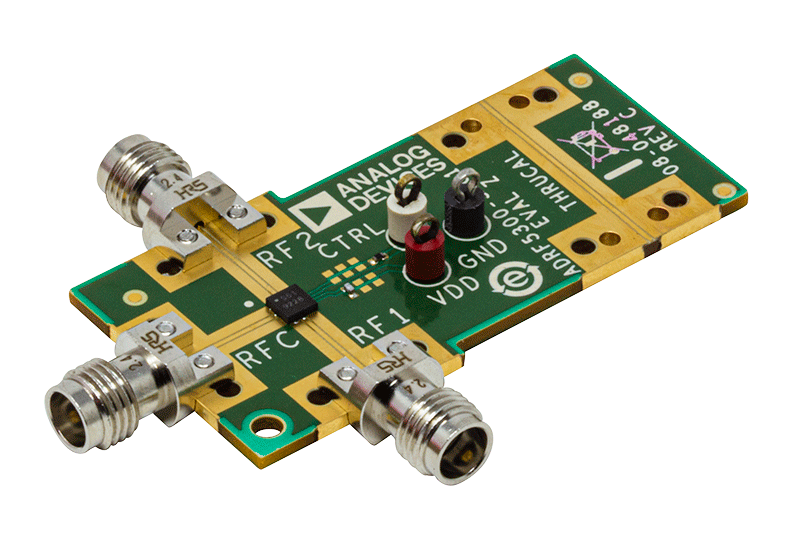

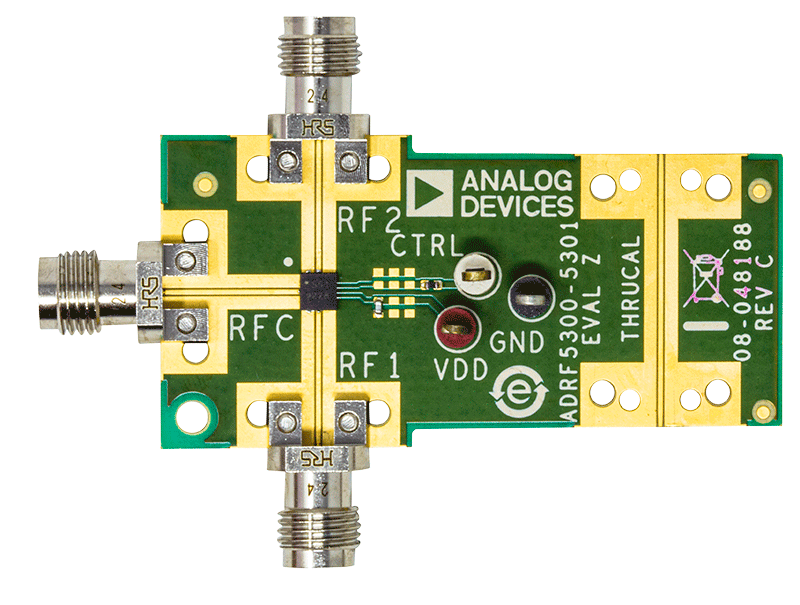

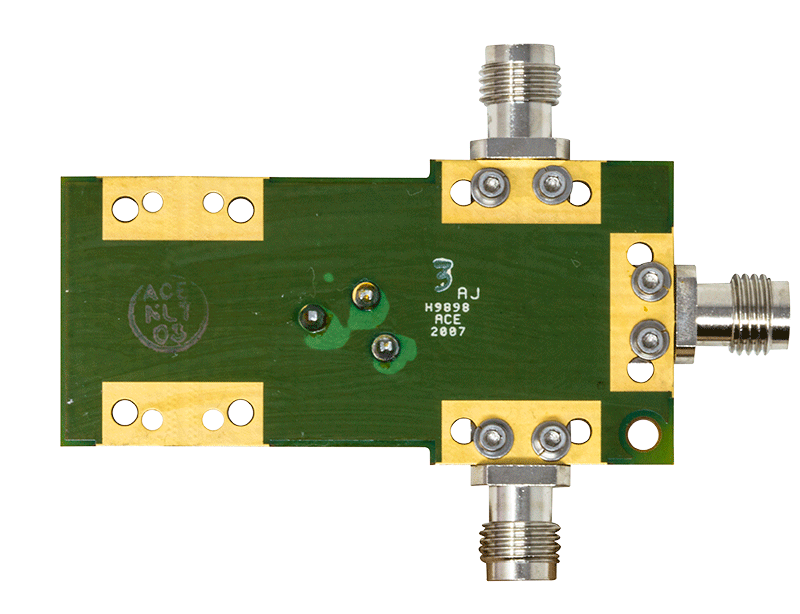

ADRF5300 Evaluation Board ADRF5300 Evaluation Board ADRF5300 Evaluation Board
