ADRF5203

推荐用于新设计

直流至 12GHz,差分,非反射,硅单刀双掷开关

Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 频率范围:直流至 12GHz
  • 直流电压范围:±8 伏
  • DC(RON):<2.5 Ω
  • 全差分 100Ω 设计
  • 低插入损耗
    • 典型值 0.65dB(至 6GHz)
    • 典型值 0.9dB(至 10GHz)
    • 典型值 1.1dB(至 12GHz)
  • 高隔离度(终端接入模式)
    • 在 6GHz 频率下,典型值 >48 dB
    • 在 10GHz 频率下,典型值 >41 dB。
    • 在 12GHz 的典型值 > 37 dB。
  • 高输入线性度
    • P0.1dB:典型值 33dBm
    • IP3:典型值 51dBm
  • 高功率处理能力
    • 通过路径的功率为 31dBm
    • 24dBm 终止路径
  • 开启时间:1.9 微秒
  • 0.1dB 稳定时间:3.2 微秒
  • 全关闭状态控制
  • 终止控制:100Ω差分或高阻抗(反射式)
  • 它采用符合 RoHS 的 22 端子、3mm × 3mm 岸面栅格阵列 (LGA) 封装/li>
ADRF5203
直流至 12GHz,差分,非反射,硅单刀双掷开关
ADRF5203 Functional Block Diagram ADRF5203 Pin Configuration ADRF5203 - Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

eval board
EVAL-ADRF5203

ADRF5203 直流至 12GHz 差分非反射硅单刀双掷开关的评估

特性和优点

  • 适用于 ADRF5203 的功能完备的评估板
  • 轻松连接到测试设备
  • 直通校准线

产品详情

ADRF5203 是一款采用硅工艺制造的差分 SPDT 开关,直流输入范围为 ±8V。

该用户指南介绍了用于轻松评估 ADRF5203 的特性和性能的 ADRF5203-EVALZ 评估板。图 1 显示了评估板照片。

有关 ADRF5203 的完整规格,请参阅 ADI公司的 ADRF5203 数据手册。使用 ADRF5203-EVALZ 评估板时,请参考本用户指南中的数据手册。

EVAL-ADRF5203
ADRF5203 直流至 12GHz 差分非反射硅单刀双掷开关的评估

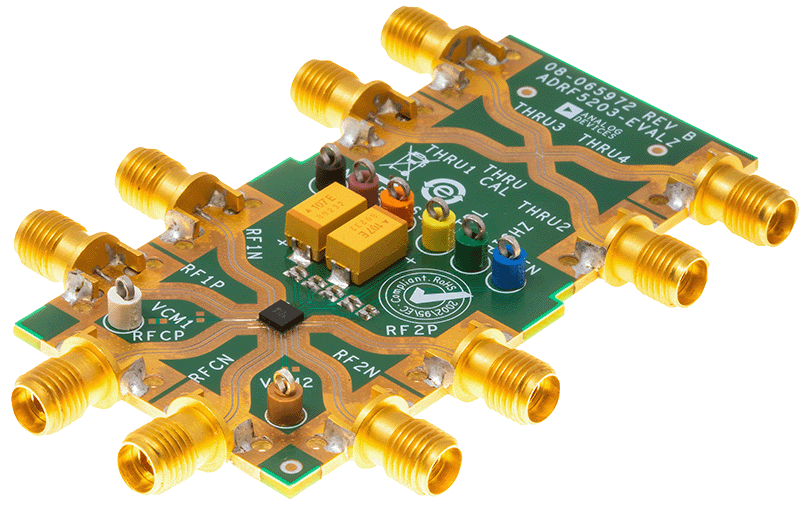

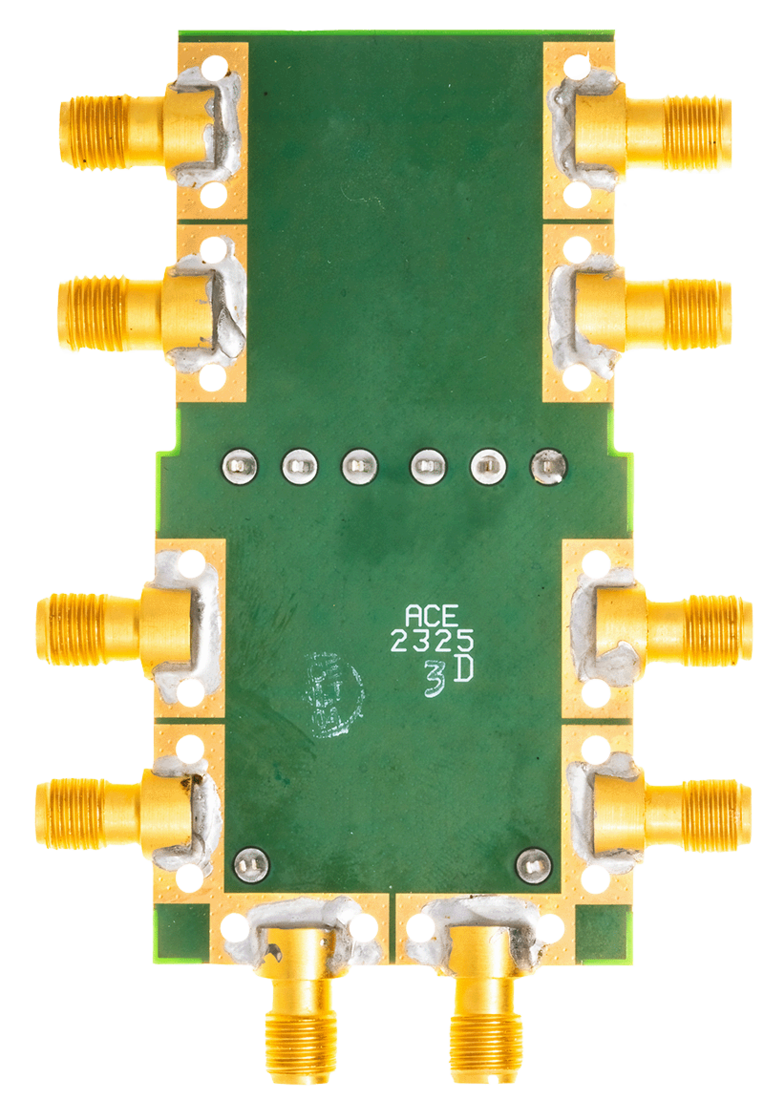

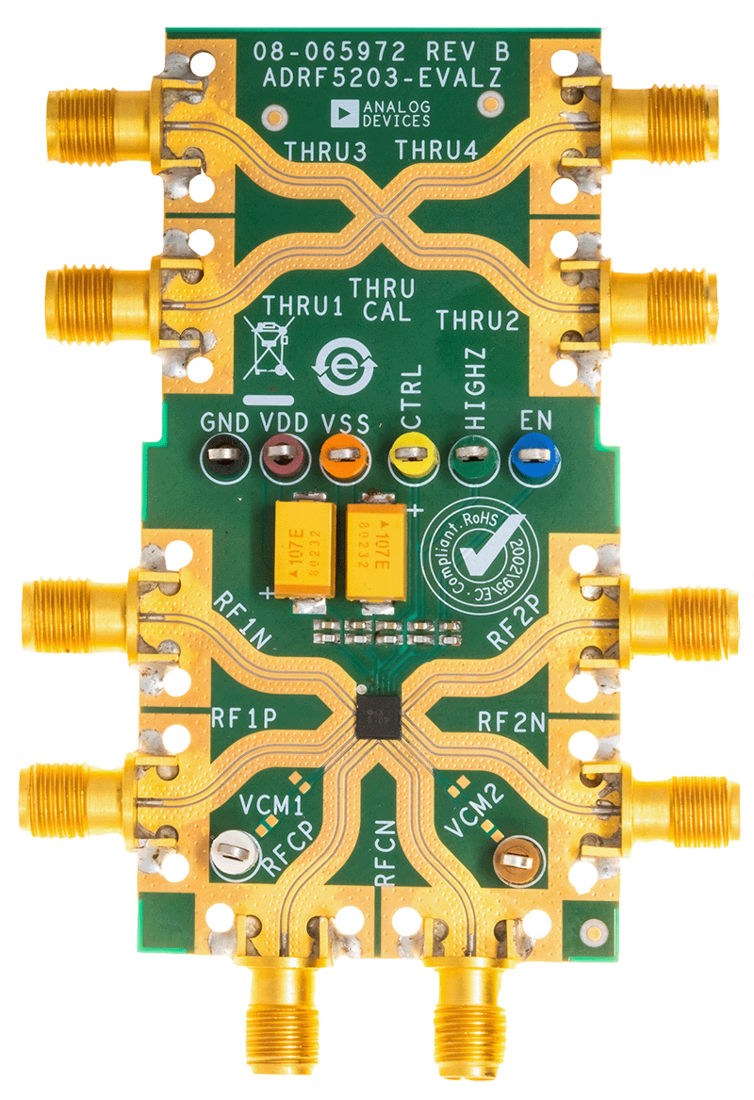

EVAL-ADRF5203 Board Photo Angle View EVAL-ADRF5203 Board Photo Bottom View EVAL-ADRF5203 Board Photo Top View
