ADRF5080

推荐用于新设计

100 MHz至20 GHz反射式硅SP8T开关

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 超宽带频率范围:100 MHz至20 GHz
  • 低插入损耗
    • 1.3 dB,高达6 GHz
    • 1.6 dB,高达12 GHz
    • 2.0 dB,高达20 GHz
  • 高隔离度
    • 46 dB,高达6 GHz
    • 45 dB,高达12 GHz
    • 40 dB,高达20 GHz
  • 高输入线性度
    • P0.1dB:33 dBm(典型值)
    • IP3:55 dBm(典型值)
  • 高RF功率处理
    • 插入损耗路径:33 dBm
    • 热切换:30 dBm
  • 快速开关时间:55 ns
  • 0.1 dB建立时间(50%VCTRL至0.1 dB最终RFOUT):100 ns
  • 单电源供电能力
  • 全部关断状态控制
  • 逻辑选择控制
  • 无低频杂散
  • 36引脚、5.50 mm x 5.50 mm LGA封装

ADRF5080是一款反射式SP8T开关,采用硅工艺制造。ADRF5080的工作频率范围为100 MHz至20 GHz,插入损耗低于2.0 dB,隔离性能高于40 dB。针对插入损耗路径,该器件具有30 dBm(连续波功率)的RF输入功率处理能力。

ADRF5080采用+3.3 V和−3.3 V双电源供电。该器件还可以采用单电源电压(VDD)供电,同时负电源引脚(VSS)接地。单电源工作条件需要较低的工作功率,同时保持出色的小信号性能,详细信息参见数据手册中的表2。

ADRF5080采用兼容互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)的控件。

ADRF5080采用符合RoHS标准的36引脚、5.50 mm × 5.50 mm、基板栅格阵列(LGA)封装,工作温度范围为−40°C至+105°C。

应用

  • 测试和仪器仪表
  • 军用无线电、雷达和电子对抗(ECM)
  • 微波无线电和甚小孔径终端(VSAT)
  • ADRF5080
    100 MHz至20 GHz反射式硅SP8T开关
    ADRF5080 - Functional Block Diagram ADRF5080 - Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目
    提问

    参考资料

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型


    评估套件

    eval board
    EVAL-ADRF5080

    评估100 MHz至20 GHz反射式硅SP8T开关ADRF5080

    特性和优点

  • ADRF5080的全功能评估板
  • 可轻松连接至测试设备
  • 用于校准的附加直通线
  • 产品详情

    ADRF5080是一款反射式SP8T开关,采用绝缘硅(SOI)工艺制造。

    本用户指南介绍ADRF5080-EVALZ评估板,用于轻松评估ADRF5080的特性和性能。该评估板的照片如本用户指南的图1所示。

    有关ADRF5080的完整规格,请参阅ADRF5080数据手册,使用ADRF5080-EVALZ时必须参考该数据手册。

    EVAL-ADRF5080
    评估100 MHz至20 GHz反射式硅SP8T开关ADRF5080

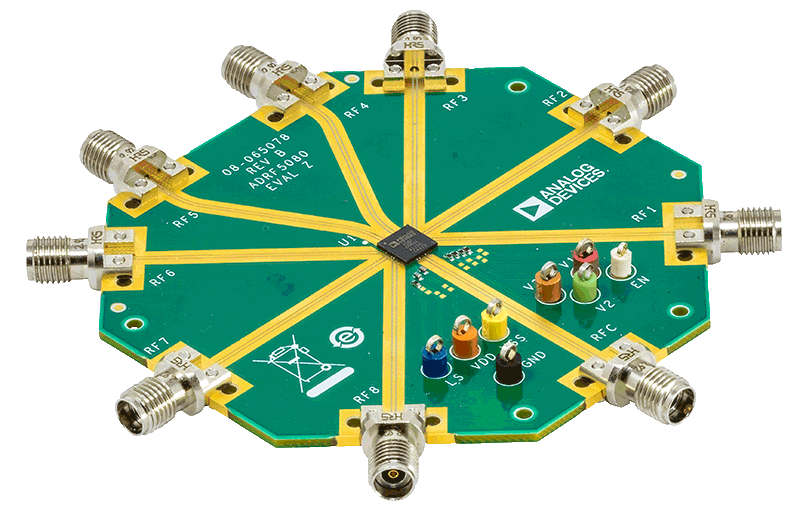

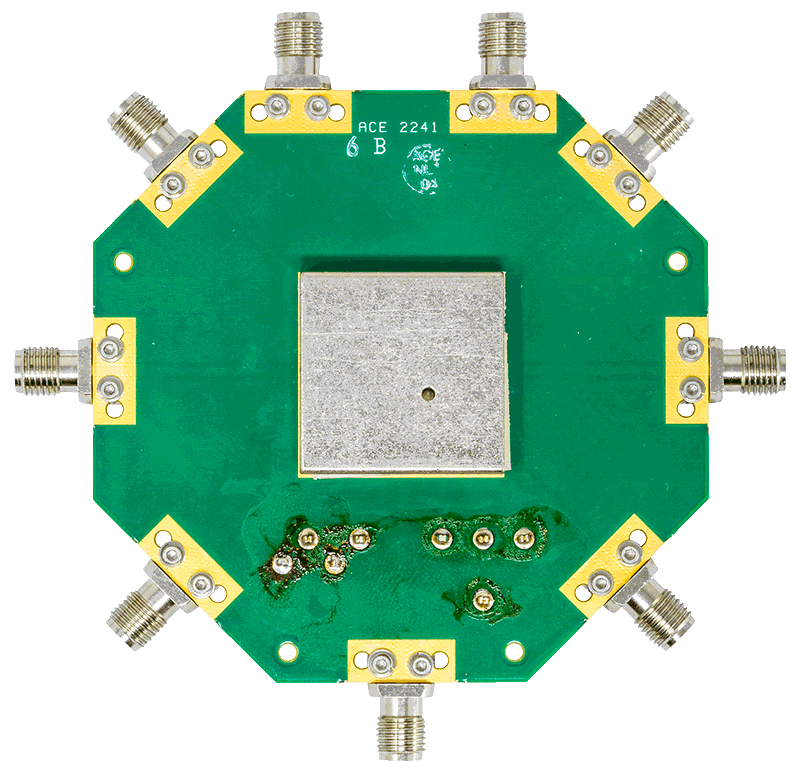

    ADRF5080 - Evaluation Board - Angle ADRF5080 - Evaluation Board - Top ADRF5080 - Evaluation Board - Bottom
