ADRF5021

9 kHz至30 GHz、硅SPDT开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超宽带频率范围:9 kHz至30 GHz
  • 非反射式50 Ω设计
  • 低插入损耗:2.0 dB至30 GHz
  • 高隔离度:60 dB至30 GHz
  • 高输入线性度
    • 1 dB功率压缩(P1dB):28 dBm(典型值)
    • 三阶交调截点(IP3):52 dBm(典型值)
  • 高功率处理
    • 24 dBm(通过路径)
    • 24 dBm(端接路径)
  • ESD灵敏度:1级、1 kV人体模型(HBM)
  • 20引脚、3 mm × 3 mm基板栅格阵列封装
  • 无低频杂散
  • 射频(RF)建立时间(高达最终RF输出的0.1 dB):6.2 μs

更多细节
show more Icon

ADRF5021是一款通用型单刀双掷(SPDT)开关,采用硅工艺制造。它采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装,在9 kHz至30 GHz频率范围内提供高隔离度和低插入损耗。

该宽带开关采用+3.3 V和−2.5 V双电源电压供电,提供CMOS/LVTTL逻辑兼容控制。

应用

  • 测试仪器仪表
  • 微波无线电和甚小孔径终端(VSAT)
  • 军用无线电、雷达、电子对抗(ECM)
  • 宽带电信系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADRF5021

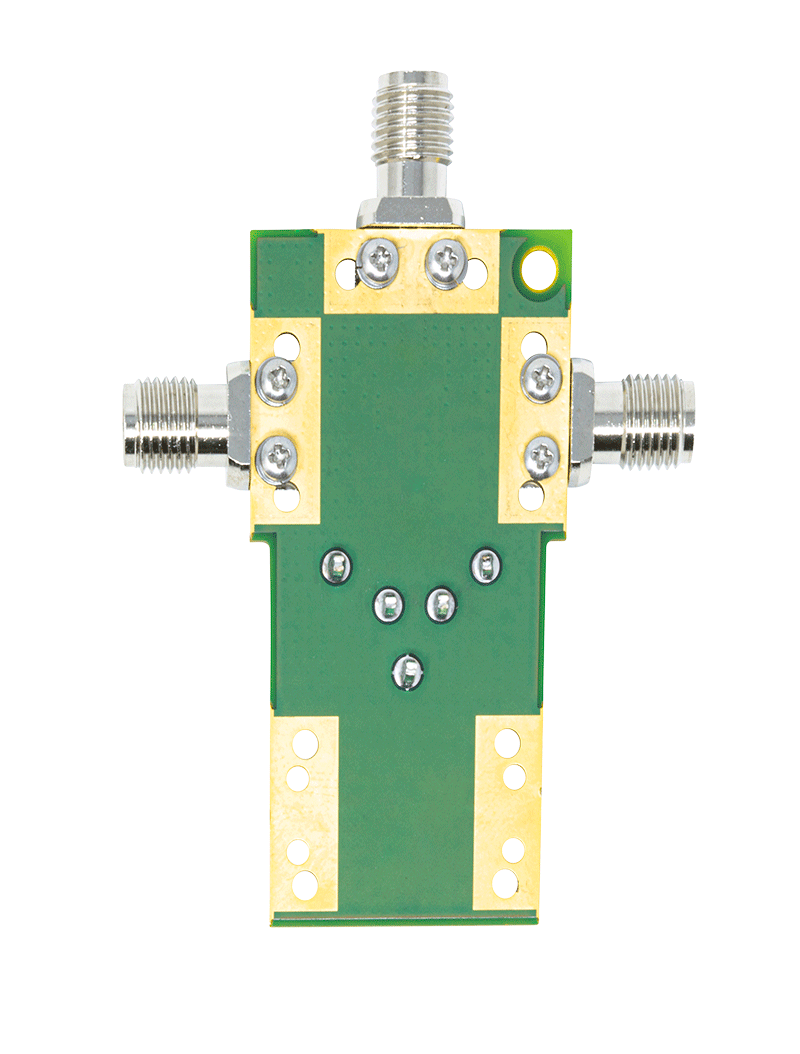

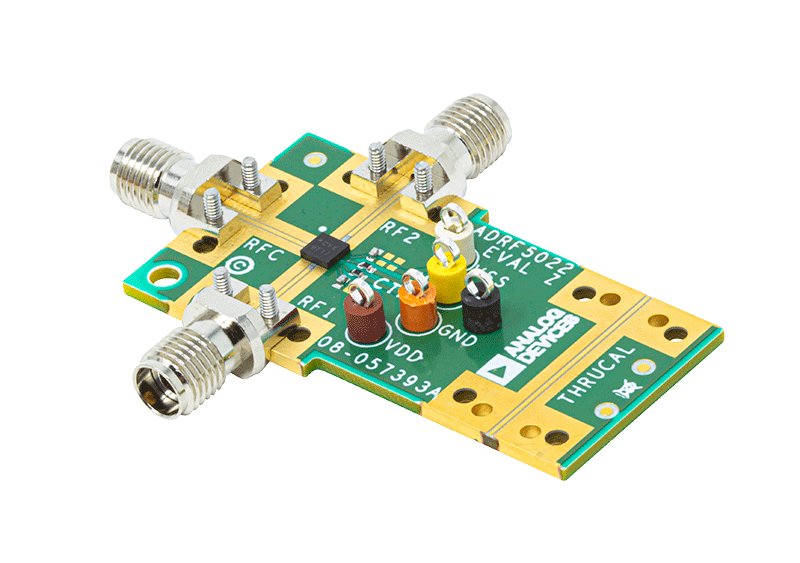

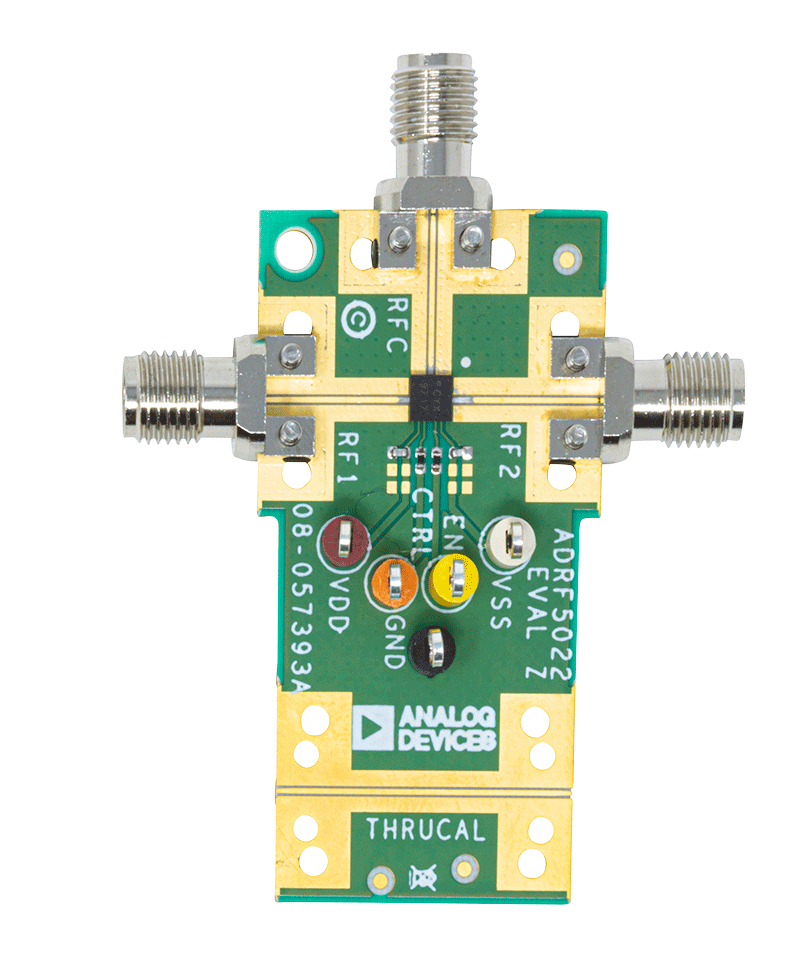

ADRF5021 Evaluation Board

zoom

EVAL-ADRF5021

ADRF5021 Evaluation Board

ADRF5021 Evaluation Board

产品详情

The ADRF5021-EVALZ is a fully populated, 4-layer, RO4003 based evaluation board. Two power supply of +3.3 V and -2.5 V should be applied to the VDD and VSS test points respectively while ground reference is connected to the GND test point.

Two control voltages of 0/+3.3 V that select the switch state are applied to the EN and CTRL test points. The RF input signal can be applied to the end-launch, 2.4 mm RF connector labeled RFC and the RF output signals can be measured on the end-launch, 2.4 mm RF connectors labeled RF1 and RF2.
