ADN2847

过期

3.3 V、双环路、50 Mbps至3.3 Gbps激光二极管驱动器

数据手册 (Rev. B) 产品选型表

产品模型: 1

Viewing:

产品详情

数据速率：50 Mbps至3.3 Gbps
3.3 V单电源供电
上升/下降时间：80 ps（典型值）
偏置电流范围：2 mA至100 mA
调制电流范围：5 mA至80 mA
监控光电二极管电流：50 µA至1200 µA

双通道MPD功能，适用于DWDM
电源电流：50 mA (3.3 V)
对功率和消光比进行闭环控制
全电流参数监控
激光失效和激光降级报警
自动激光关断(ALS)

参考资料

数据手册 1

ADN2847: 3V Dual Loop 50 Mbps to 3.3 Gbps Laser Diode Driver Data Sheet (Rev.B) 11/16/2006

应用笔记 4

AN-638: ADN2847 AC-Coupled Optical Evaluation Kit (Rev.0) 01/01/2000

AN-631: ADN2841/ADN2847 DC-Coupled Optical Evaluation Kit (Rev.0) 01/01/2000

AN-658: Optical Channel Identification on the ADN284x Laser Drivers (Part I) 01/01/2000

AN-654: Optical Module Development Platform 2.5 Gbps Transmitter with Digital Diagnostics (Rev.0) 07/17/2003

技术文章 1

Dual-Loop Laser Drivers Bring Robustness To Optical Networks 03/01/2001

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

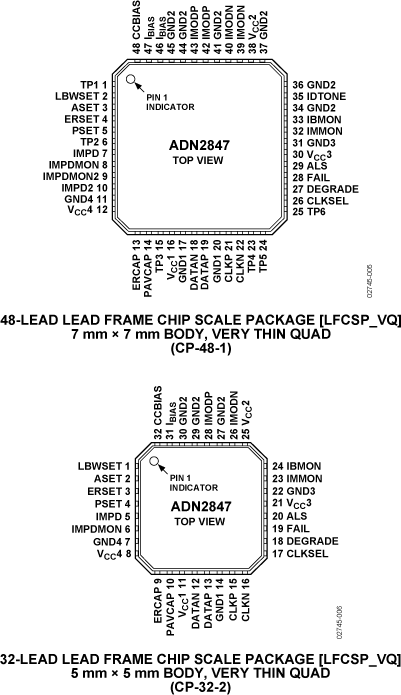

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADN2847ACPZ-32-RL	32-Lead LFCSP (5mm x 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

12月 10, 2014 - 14_0049 Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines
		PCN14_0049_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADN2847ACPZ-32-RL	过期
3月 23, 2012 - 11_0104 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN11_0104_Form Material_Report Qualification Report Summary Detailed Change Description Detailed Change Description Package Outline Drawing
ADN2847ACPZ-32-RL	过期
1月 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
		PDN14_0014_Form Material_Report
ADN2847ACPZ-32-RL	过期	PDN14_0014_Form Material_Report

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

ADN2847评估板

立即购买更多内容

产品详情

本页提供ADN2847的评估板订购信息。
