概览

优势和特点

  • 工作速率最高达11.3 Gbps
  • 工作温度范围:−40°C至+100°C
  • 极低功耗:ISUPPLY = 65 mA
  • 上升/下降时间:26 ps(典型值)
  • 输出传输线路采用完全后部端接
  • 交叉点调整功能
  • PECL-/CML兼容型数据输入
  • 偏置电流范围:2 mA至25 mA
  • 差分调制电流范围:2.2 mA至23 mA
  • 自动激光关断(ALS)
  • 3.3 V 工作电压

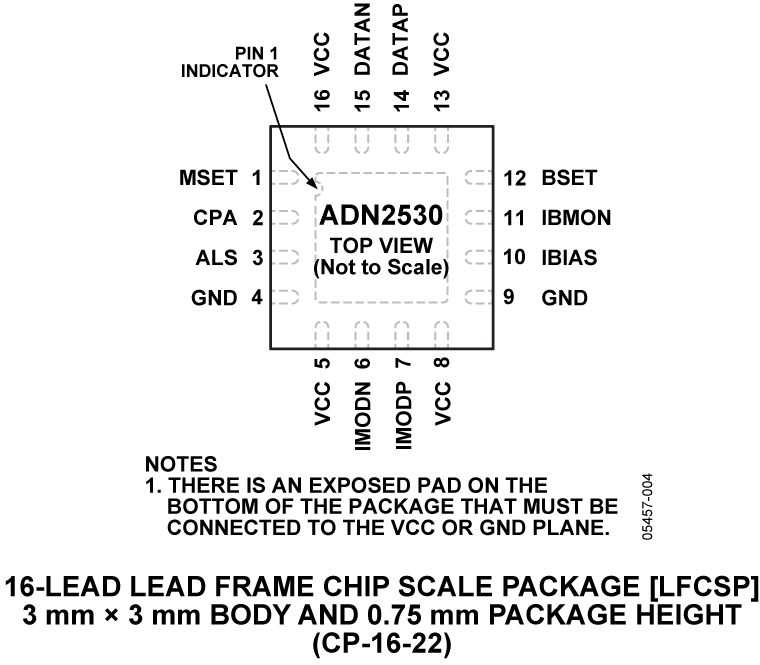

  • 紧凑型3 mm × 3 mm LFCSP封装

产品详情

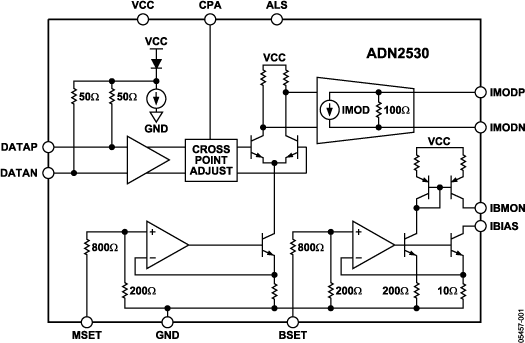

ADN2530是一款激光二极管驱动器,旨在对差分电阻为35 Ω至140 Ω的封装VCSEL进行直接调制。利用有源后部端接技术,不仅与输出传输线路匹配出色,同时还能降低输出级的功耗。ADN2530的后部端接可吸收来自输出传输线路TOSA端的信号反射,即使输出传输线路TOSA端的端接明显不妥,也能实现出色的光眼质量。激光二极管一般封装在引脚数量较少的光学子模块中,该器件的小尺寸封装为这种紧凑的模块提供了最佳解决方案。

调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚,从而灵活地实施各种平均功率和消光比控制方案,包括闭环控制和查找表。输出眼图中的眼交叉点可通过交叉点调整(CPA)控制电压输入予以调整。该器件具有自动激光关断(ALS)特性,用户可以用适当的逻辑电平驱动ALS引脚,以接通或断开偏置与调制电流。这款产品采用节省空间的3 mm × 3 mm LFCSP封装,额定温度范围为−40°C至+100°C。


应用

  • 10Gb以太网光收发器
  • 10G-BASE-LRM 光收发器
  • 8× 和10×光纤通道光收发器
  • XFP/X2/XENPAK/MSA 300 光模块
  • SONET OC-192和SDH STM-64光收发器

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
