概览
优势和特点
ADMV8420ACPZ 特性
- 幅度建立时间：200 ns
- 宽带抑制：≥20 dB
- 单芯片实现方案
- 符合RoHS标准的24引脚、4 mm × 4 mm、LFCSP封装
ADMV8420CHIPS 特性
- 幅度建立时间：200 ns
- 宽带抑制：≥30 dB
- 单芯片实现方案
- 符合RoHS标准的7焊盘、2.550 mm × 1.370 mm × 0.1016 mm CHIP封装（参见“外形尺寸”部分）
产品详情
ADMV8420ACPZ
ADMV8420是一款单芯片微波集成电路(MMIC)、可调带通滤波器，具有用户可选的通带频率。3 dB滤波器带宽约为20%，20 dB滤波器带宽约为40%。此外，施加一个0 V至15 V的中心频率控制电压后，中心频率(fCENTER)可在11.1 GHz至19.6 GHz范围内变化。可用通带转折频率(fCORNER)范围为10 GHz至21.7 GHz。这款可调谐滤波器是开关滤波器组和腔体调谐滤波器的小型替代方案。由于采用单芯片设计，ADMV8420内置极少的颤噪器件并为高级通信应用提供动态可调节解决方案。
ADMV8420CHIPS
ADMV8420是一款单芯片微波IC (MMIC)、可调带通滤波器(BPF)，具有用户 可选的通带频率。3 dB滤波器带宽约为20%，20 dB滤波器带宽约为40%。此外，施加一个0 V至15 V的中心频率控制电压(VFCTL)后，中心频率(fCENTER)可在10.5 GHz至21 GHz范围内变化。可用通带3 dB转折频率(f3dB)范围为10 GHz至22.8 GHz。这款可调谐滤波器是开关滤波器组和腔体调谐滤波器的小型替代方案。由于采用单芯片设计，ADMV8420内置极少的颤噪器件并为高级通信应用提供动态可调节解决方案。
应用
- 测试与测量设备
- 军用雷达和电子战系统
- 小型卫星地面站(VSAT)通信
- 机场扫描仪
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

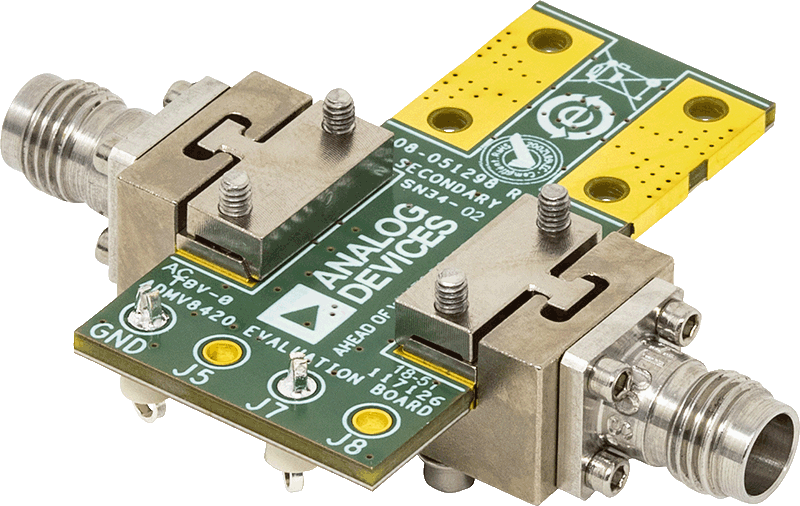

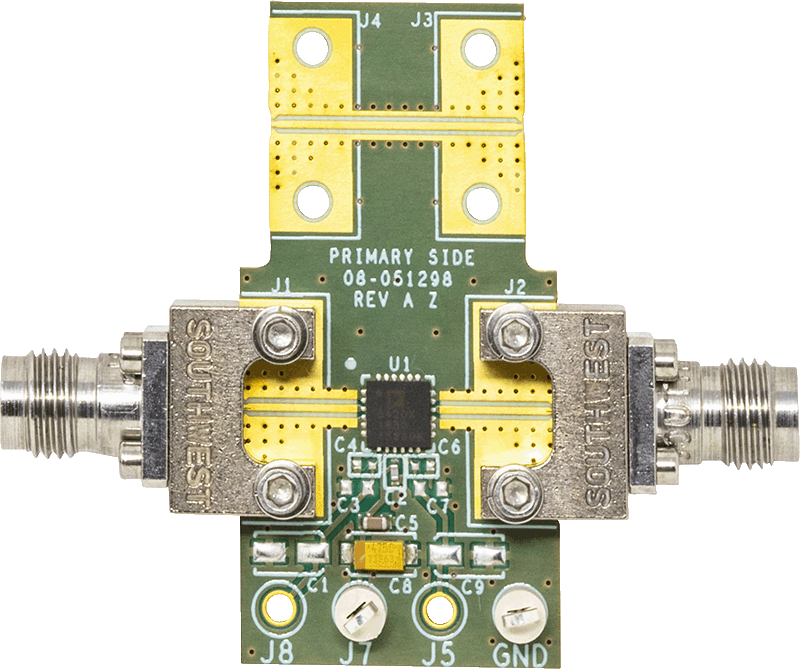

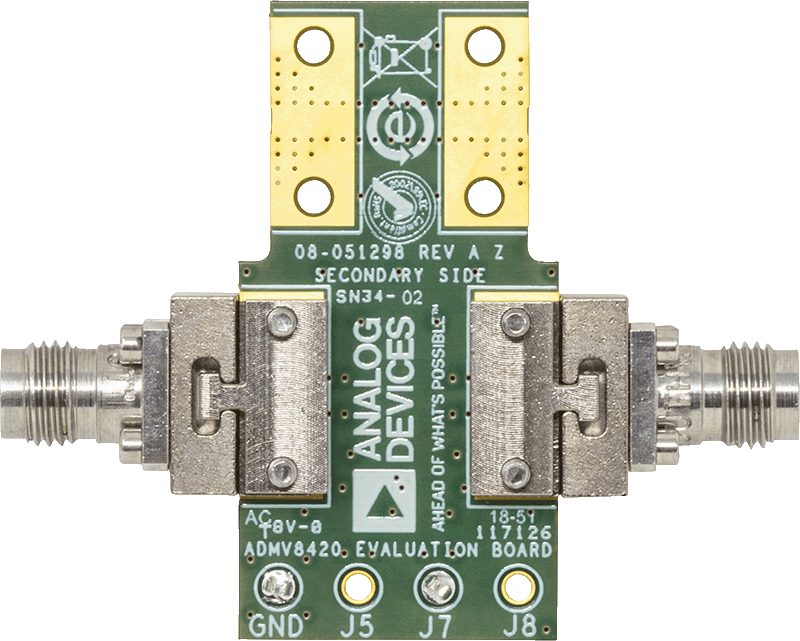

评估套件 (1)
