概览

优势和特点

  • RF 输出频率范围:27 GHz 至 31 GHz
  • 两种升频转换模式
    • 从差分基带 I/Q 直接进行升频转换(I/Q 模式)
    • 单上边带升频转换(IF 模式)
  • 1 dB 带宽:500 MHz(I/Q 模式)
  • 输入频率范围:2 GHz 至 3 GHz(IF 模式)
  • 匹配的 50 Ω 单端 RF 输出
  • 匹配的 50 Ω 单端 IF 输入
  • 可编程基带 I/Q 共模电压
  • 边带抑制和载波馈通优化
  • RF 和 IF 组合增益动态范围:70 dB
  • 可编程自动 IF 增益控制
  • 可通过 3 线或 4 线 SPI 进行编程
  • 符合 RoHS 指令的 40 端子 6 mm × 6 mm LGA

产品详情

ADMV4530 是一款高度集成的上变频器,具有非常适合下一代 Ka 频段卫星通信的同相/正交 (I/Q) 混频器。

集成的低相位噪声、小数 N 分频锁相环 (PLL),带有压控振荡器 (VCO) 和内部 2× 乘法器,可为 I/Q 混频器产生必要的片内本地振荡器 (LO) 信号,无需外部频率合成。VCO 使用内部自动校准例程,以便 PLL 可选择必要设置,并锁定大约 100 μs。

PLL 的单端参考输入以高达 500 MHz 的频率运行,并采用内部参考分频器和倍频器,以实现更高的灵活性。此外,相位频率检波器 (PFD) 比较频率可高达 250 MHz(对于整数模式)和 160 MHz(对于小数 N 分频模式)。

上变频器包含一个 I/Q 混频器,该混频器既可以在带宽为 500 MHz 的 I/Q 模式下运行,也可以在带宽高达 3 GHz 的 IF 模式下运行,从而支持各种射频架构以及与旧系统的向后兼容性。

增益和可变衰减级紧随 I/Q 混频器。该配置可实现 19 dBm 的最小 1 dB 压缩点 (P1dB),从而无需外部增益级。

利用可编程 4 线串行端口接口 (SPI),可以调整正交相位,以实现最佳的边带抑制。此外,SPI 允许在 IF 模式下对 LO 馈通进行调零。在 I/Q 模式下,可以通过向差分基带 I/Q 输入施加外部直流失调来对 LO 馈通进行调零。

IF 自动增益控制 (AGC) 调节 IF 可变增益放大器 (VGA),以补偿输入功率变化。在正常操作期间,可以通过 SPI 启用或禁用此 AGC 功能。在正常操作期间禁用时,AGC 功能仅在关断模式下处理测试信号音,以跟踪温度变化。

ADMV4530 上变频器采用符合 RoHs 指令的 6 mm × 6 mm 40 端子岸面栅格阵列 (LGA) 封装。ADMV4530 在 −40°C 至 +85°C 的外壳温度范围内工作。

应用

  • 卫星通信
  • 点对点微波通信

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

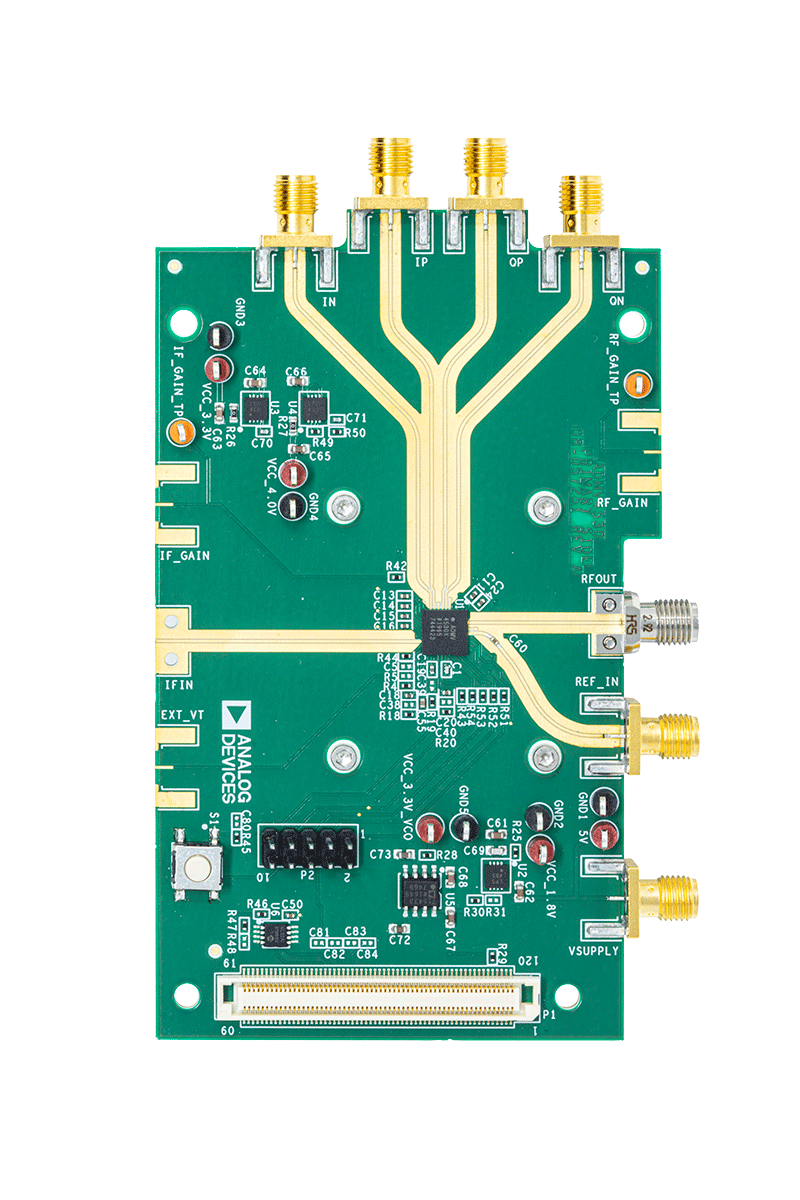

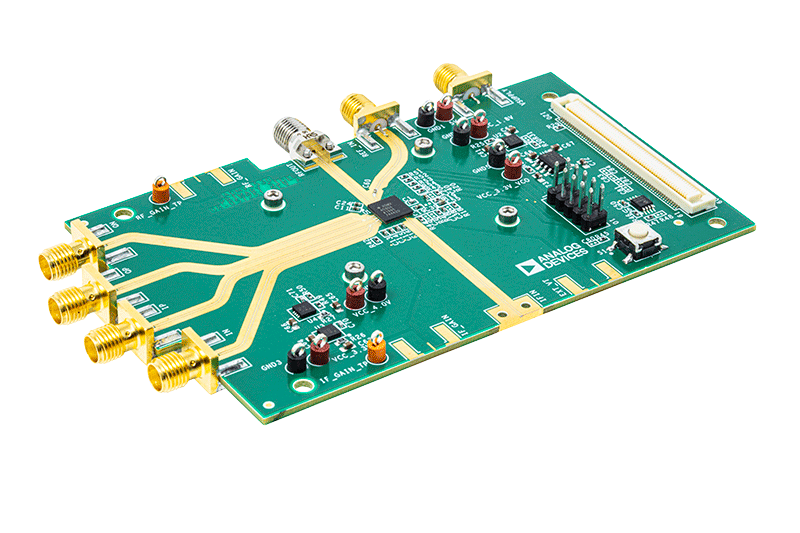

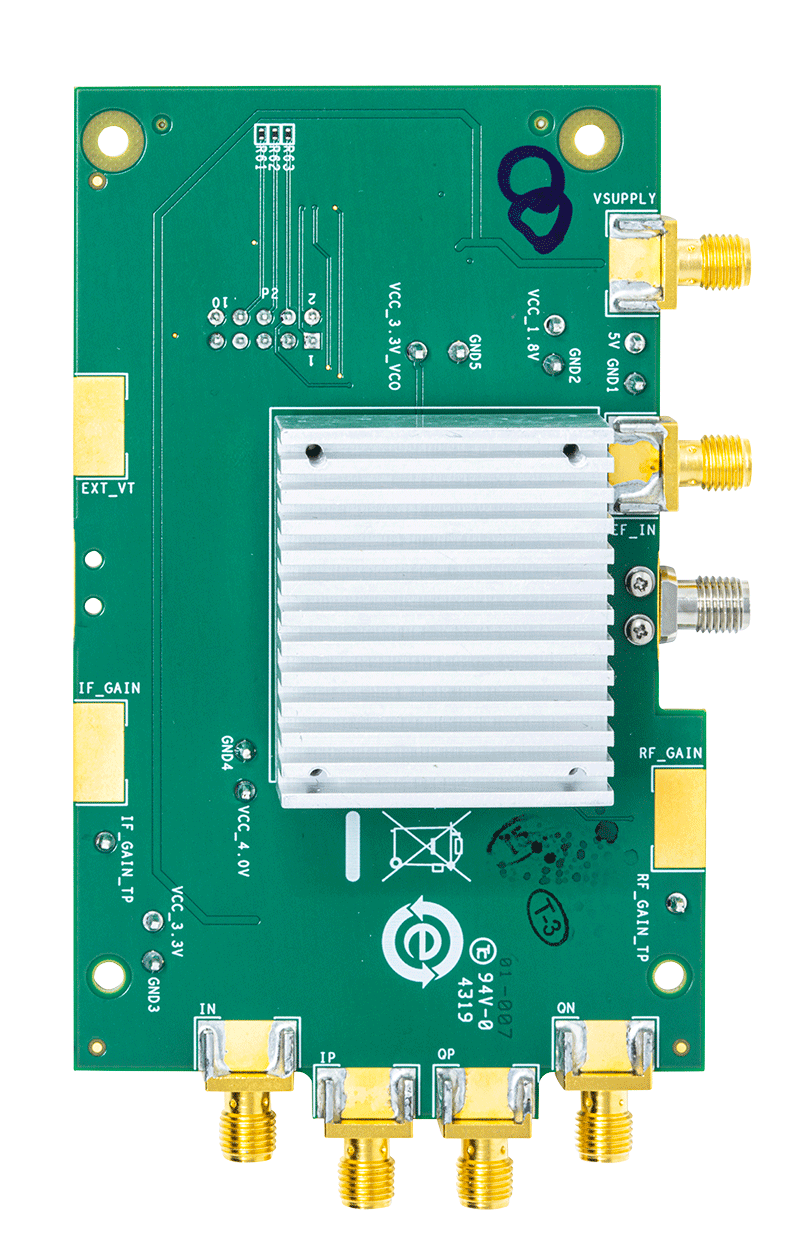

评估套件 (1)
